# 一、计算机体系结构

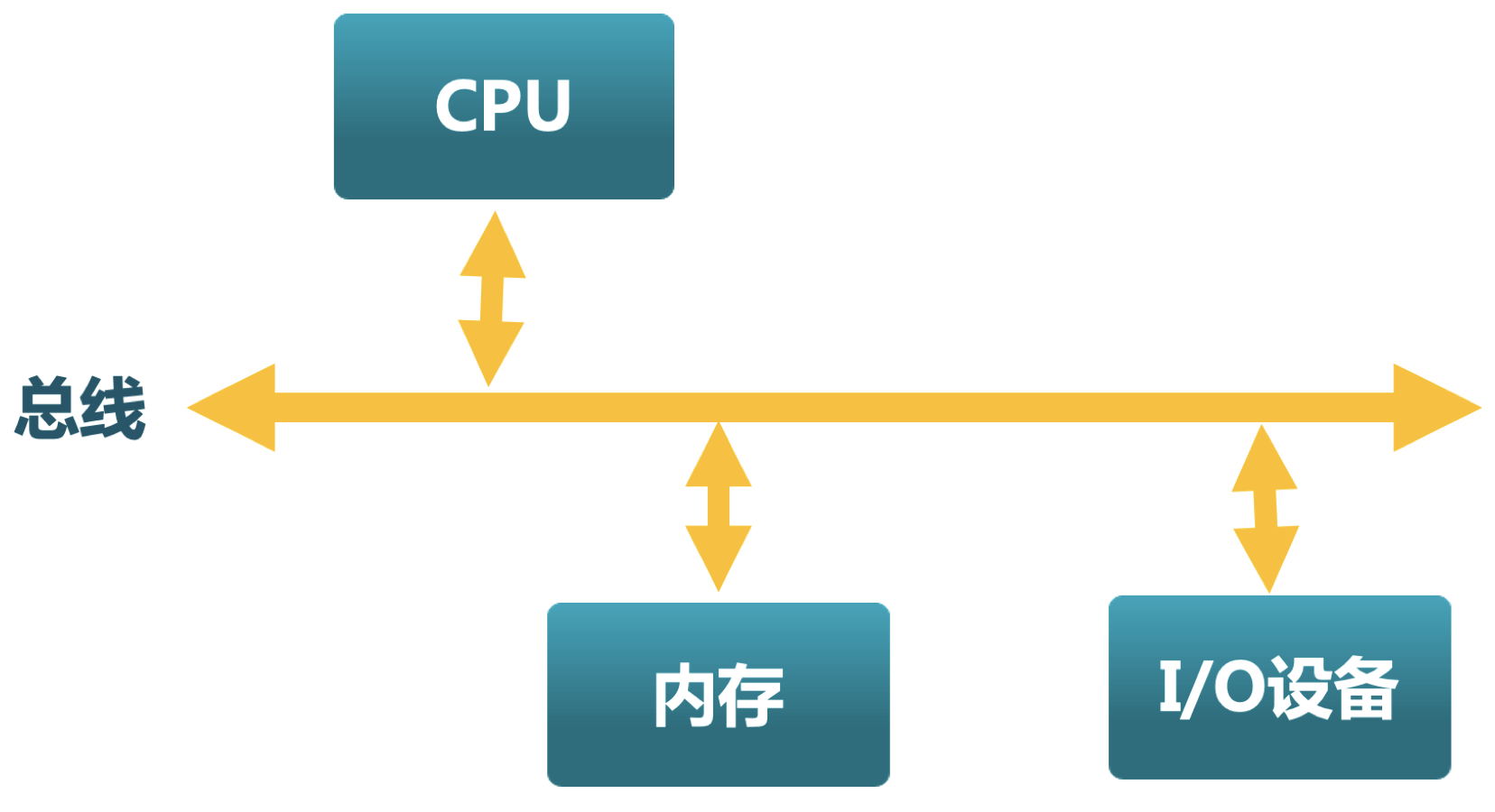

计算机系统包括 CPU、内存和 I/O 设备，如下图所示。
内存是我们更多用来存数据的地方，其最小访问单位为 1 字节，也就是 8 比特，而通常我们所说的计算机系统是 32 位的总线，也就是一次读写可以从内存当中读或写 32 位，也就是 4 字节，这样一来我们的读写速度就会快了。
针对这个特点，由于一次读写 32 字节有地址对齐问题，在访问的时候就不能从任意的地方开始一个 4 字节，有可能这个读写会被分成两次。

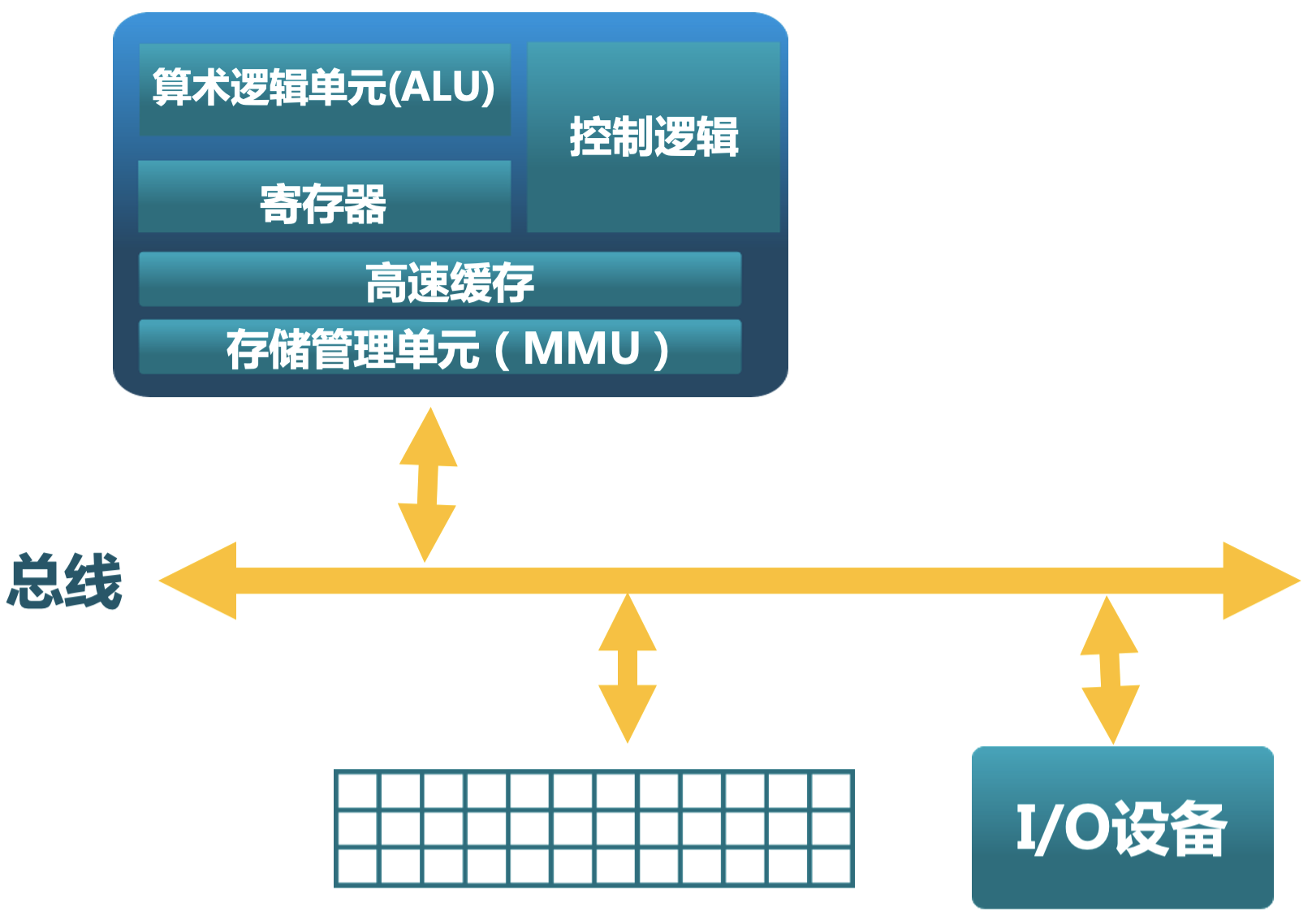

在 CPU 中我们可以在寄存器中保存数据，但寄存器的容量一般是非常小的，大约为几十到几百个字节；另外在 CPU 中还存在高速缓存，其作用是加快指令的读写速度。其详细结构如下图所示。
# 二、内存层次

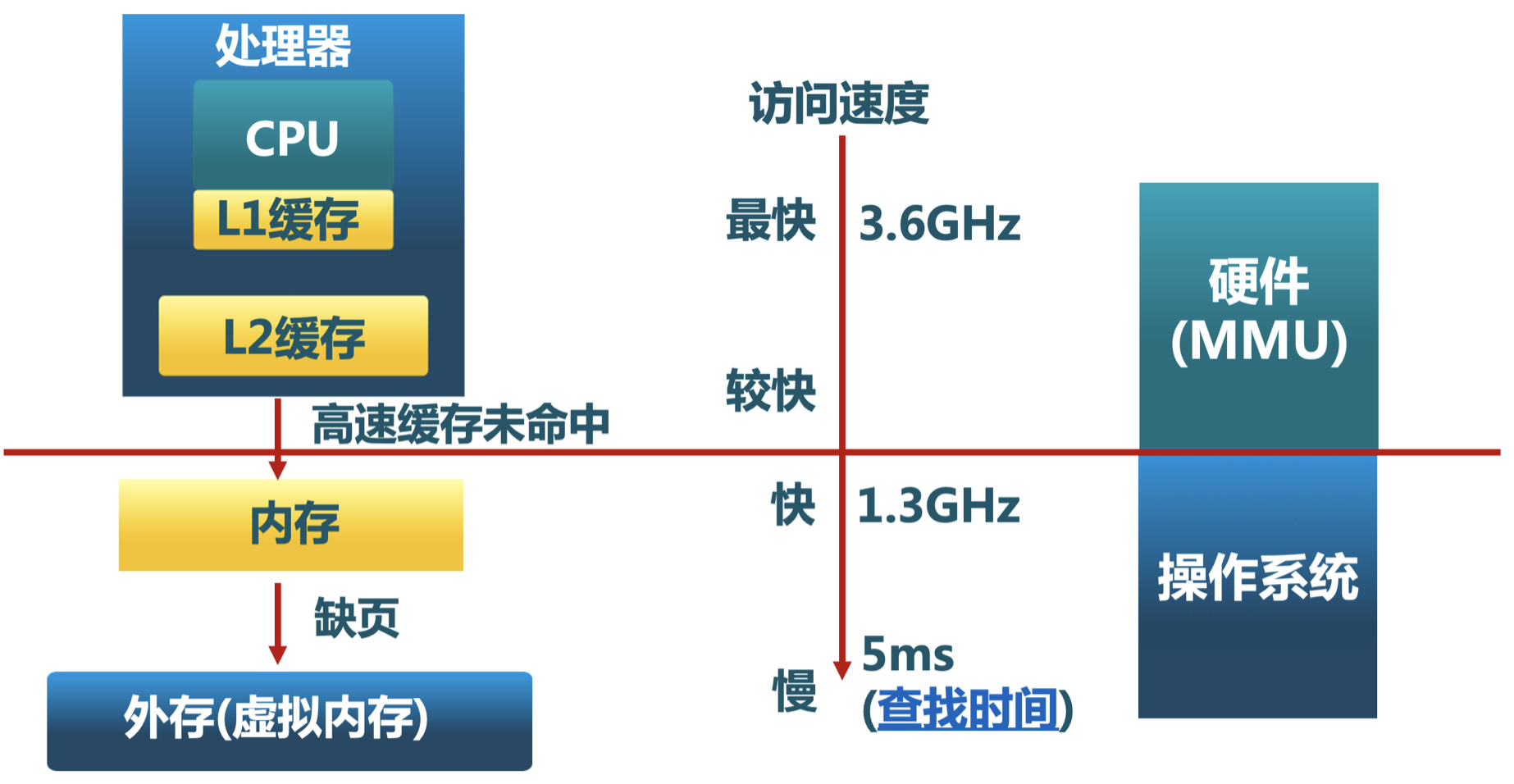

下面我们更详细的来看存储的层次结构，如下图所示。
我们已经知道在 CPU 里有两级缓存，如果在读写数据或者指令的时候，在缓存里已经有相应的内容事先读取过，那这时候就可以直接从缓存里拿到，这时的速度是最快的；如果在这里缓存没有命中，那就必须要到内存中读取数据。
我们在写程序时是感觉不到 L1、L2 缓存的存在的，原因在于这部分完全由硬件控制，程序不能显式的控制它们；而内存的访问就需要操作系统的控制了，如果在内存里访问的时候仍找不到，那就需要到外存中继续查找。
在这个体系结构中，我们可以看到，从 CPU 的内部到硬盘的外部，它们的速度差别是非常大的，达到百万倍的数量级。
# 三、操作系统的内存管理方式

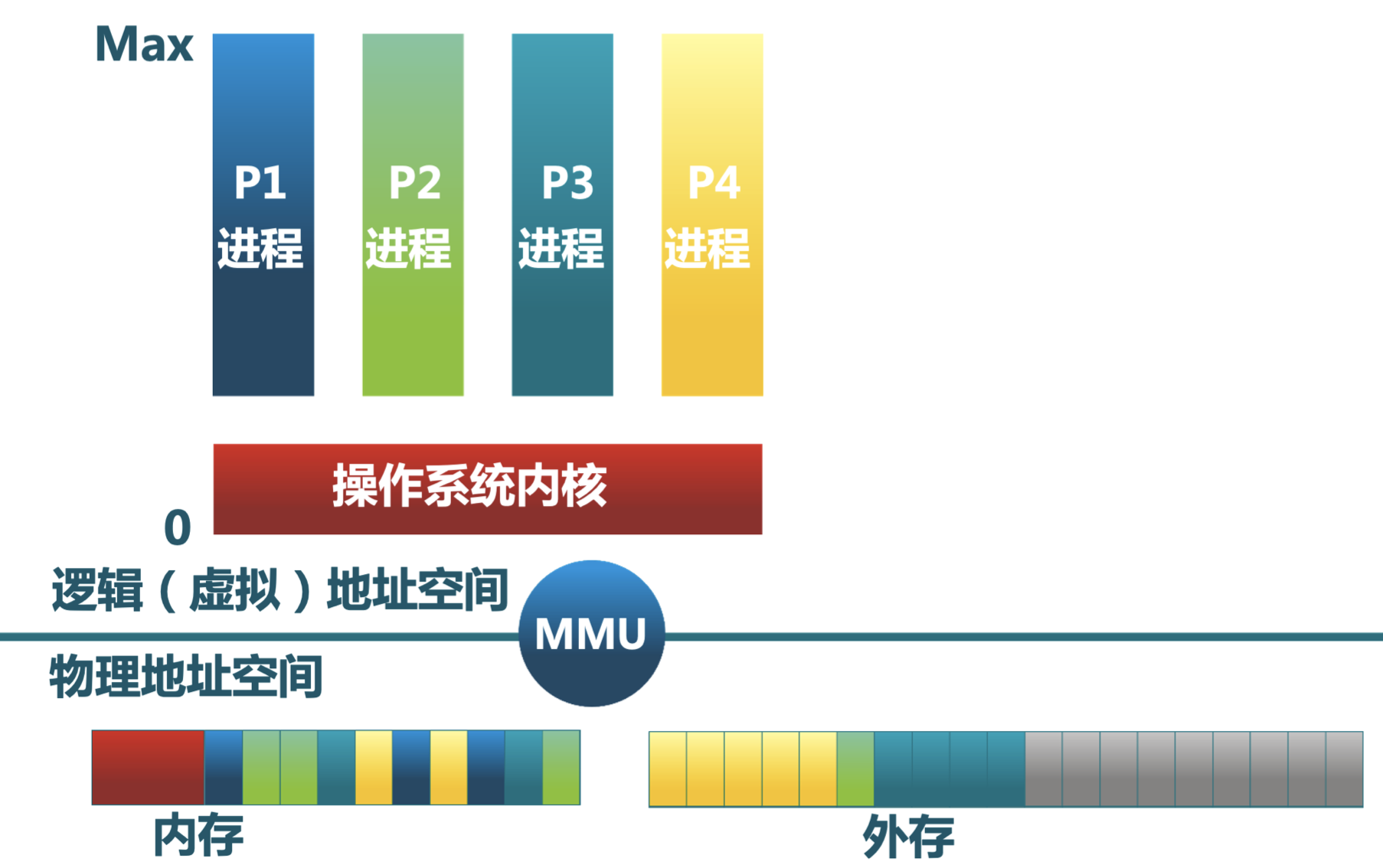

下图是操作系统内存管理示意图：
操作系统通过一层内存管理单元（MMU），将逻辑地址空间转变为物理地址空间，其要实现的目标是：
- 抽象：逻辑地址空间
- 保护：独立地址空间
- 共享：访问相同内存
- 虚拟化：更大的地址空间
操作系统中采用的内存管理方式有：
- 重定位（relocation）
- 分段（segmentation）
- 分页（paging）
- 虚拟存储（virtual memory）
