实验一：系统启动及中断
睡不醒的鲤鱼 2022-12-03 操作系统 uCore
# 一、x86 启动顺序
# 1.1 第一条指令

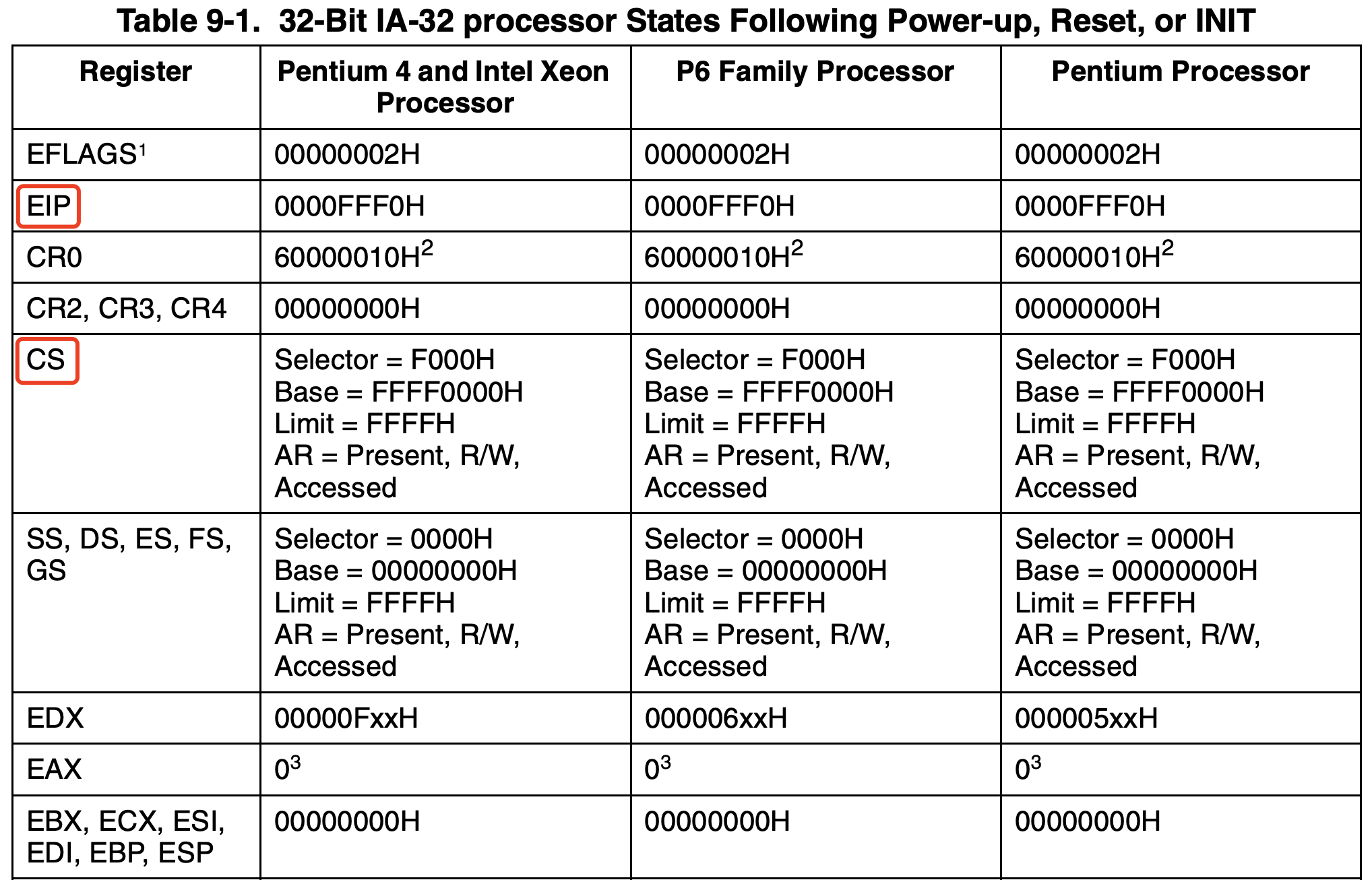

如下图所示，寄存器在初始状态下都有一个缺省的值，其中 CS 和 EIP 结合在一起，决定了启动之后的第一条地址。
CS = F000H，EIP = 0000FFF0H
实际地址是：Base + EIP = FFFF0000H + 0000FFF0H = FFFFFFF0H，这是 BIOS 的 EPROM（Erasable Programmable Read Only Memory） 所在地。
通常第一条指令是一条长跳转指令（这样 CS 和 EIP 都会更新），跳转到 BIOS 代码中进行初始化工作。
处于实模式的段

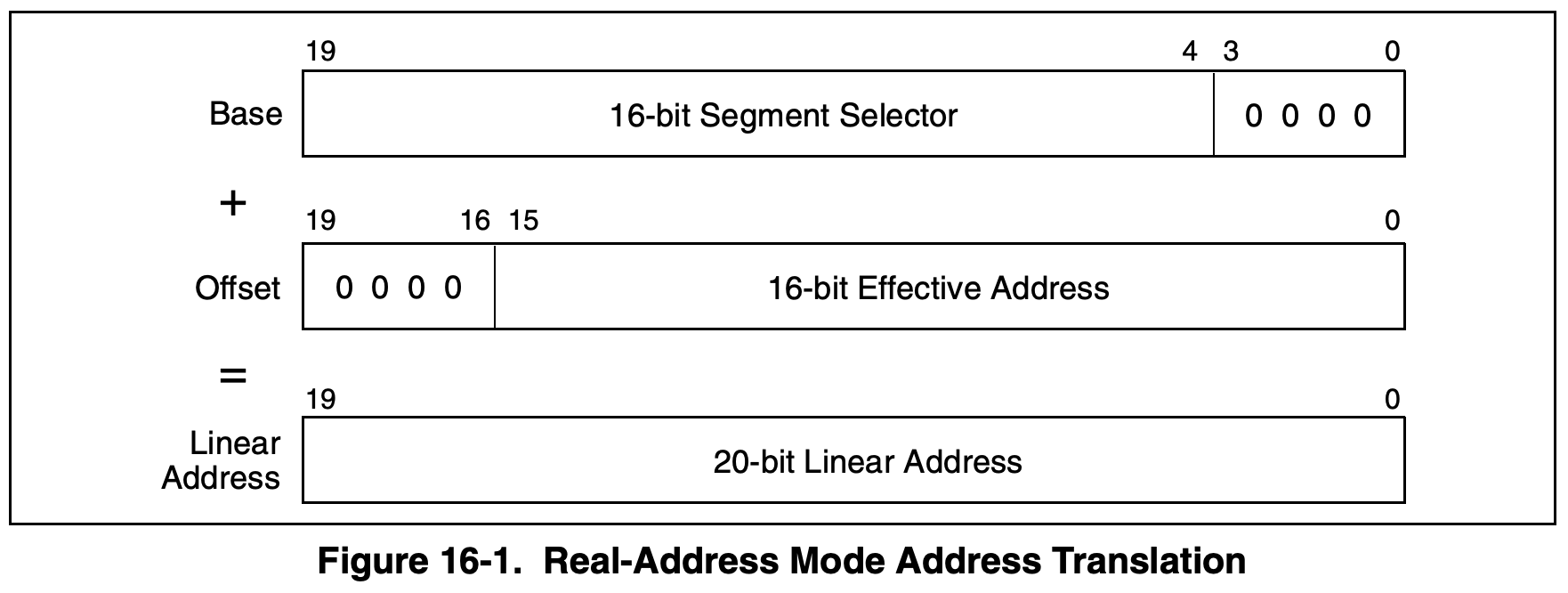

在实模式中，16 位的段寄存器在左移 4 位之后叠加上 16 位的 Offset，形成 20 位的地址，这就是在实模式下的寻址方式，具体如下图所示。
- 段选择子（Segment Selector）：CS、DS、SS ...
- 偏移量（Offset）：EIP
# 1.2 从 BIOS 到 Bootloader
BIOS 加载存储设备（比如软盘、硬盘、光盘、USB 盘）上的第一个扇区（主引导扇区，Master Boot，or MBR）的 512 字节到内存的 0x7c00，然后跳转到 0x7c00 的第一条指令开始执行。
Q： 为什么 BIOS 不直接加载操作系统？
A： 这取决于 BIOS 的能力问题，因为刚开始设计的时候，它完成的功能就只是加载一个扇区，而一个 OS 的代码容量是大于 512 个字节的，如果依靠 BIOS 来加载一个复杂的很大容量的 OS 的话会增加 BIOS 的工作难度，因此 BIOS 只负责加载一个扇区，而这个扇区里面的代码会完成后续的加载工作，这个扇区我们称之为 Bootloader。
# 1.3 从 Bootloader 到 OS
- 使能保护模式（protection mode）& 段机制（segment-level protection），为后续操作系统的执行做准备；
- 从硬盘上读取 ELF 格式的 uCore kernel 代码（跟在 MBR 后面的扇区）并放到内存中固定位置；
- 跳转到 uCore OS 的入口点（entry point）执行，这时控制权到了 uCore OS 中。
下面对上述过程的细节进行说明。
使能保护模式 & 段机制

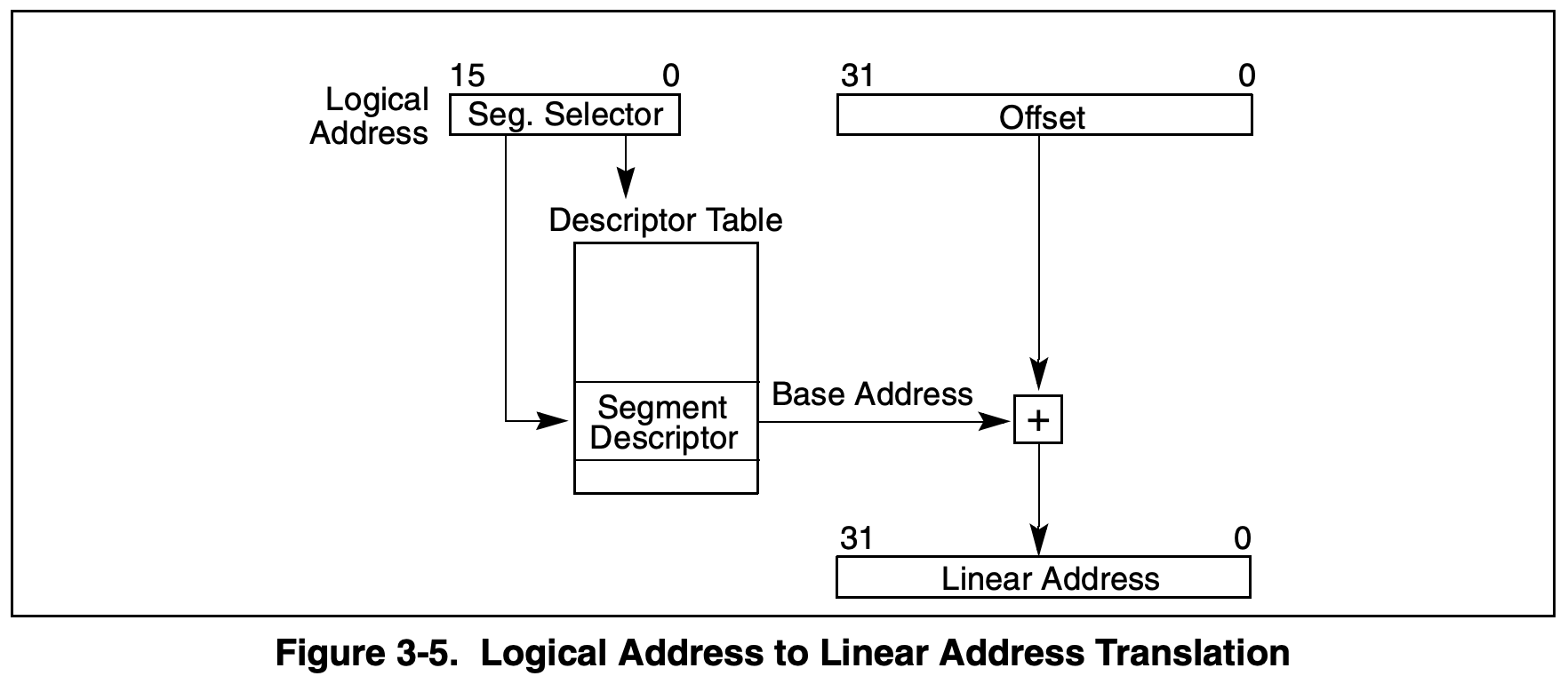

由下图可知，这里段寄存器起了一个指针的作用，用来指向段描述符，在段描述符中描述了一个段的起始地址和它的大小。这样我们可以根据 CS 里面 Index 的值来找到 uCore 代码段的起始地址和大小，同理，数据段也可以用一些其他特定的段寄存器，比如 ES、DS 等等来表述，堆栈段也可以用 SS 来表述。

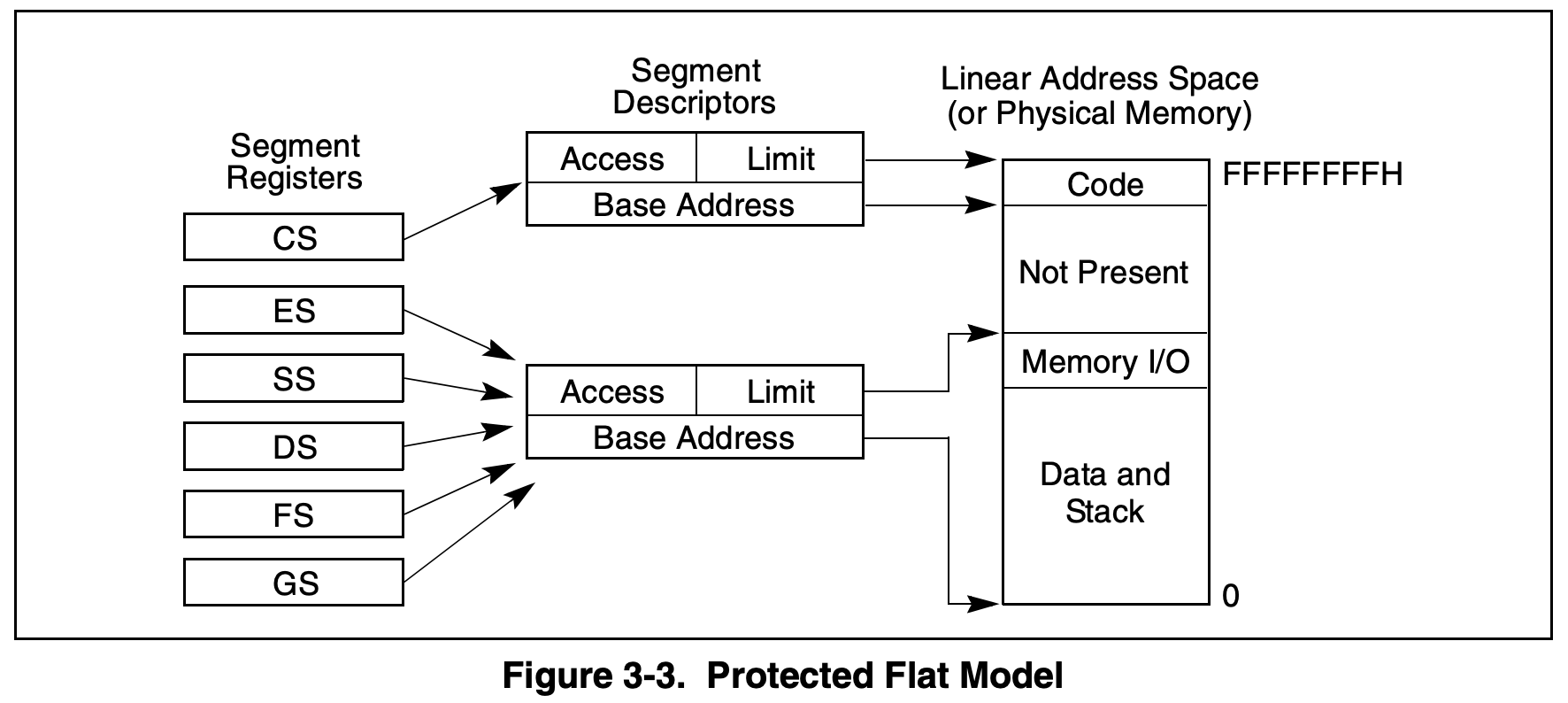

但是，由于后面还存在页机制，所以段机制这部分的映射关系就尽量简单，具体做法是让段的大小是 4G，段的起始地址从零开始，这也意味着它的空间顶满 4G，从而将分段功能弱化。
这也意味着想通过段机制来实现代码段、数据段等的分割在 uCore 中是做不到的，这里面也有一个原因是在于，这份功能的实现和后续页机制的实现在功能上有一定的重叠，相对而言，我们更倾向于用页机制来完成分段，这是 Lab 2 中涉及到的内容。
但是段模式不能取消，因为在 x86 中，只要开启了保护模式，段模式就会自动 Enable，而且页机制还是建立在段机制的基础上实现的。因此，虽然它完成的功能是一个近似于对等的映射关系，但我们还是要把这个关系建立好。
在一个段寄存器里面，会保存一块区域叫做段选择子，它的值就代表 Index，一个 Index 就对应段描述符表里面的一项，即段描述符，通过段描述符中的起始地址加上 Offset（EIP）就得到了线性地址。由于还没有启用页机制，此时的线性地址就等同于物理地址，具体如下图所示。
那么要把段机制建立好，一个很重要的一点就是需要有一个数组来存储各个段描述符，我们称之为全局描述符表，简称 GDT，也叫段表，GDT 是由 Bootloader 建立的。
Bootloader 会描述好 GDT 的一个大致的空间，给出它的位置和大小，然后通过一个特殊的指令（如 lgdt），就可以让 CPU 找到 GDT 的起始地址，然后通过内部的 GDTR 这个寄存器保存该地址信息，使得 CS、DS、SS 等可以和 GDT 建立对应关系。

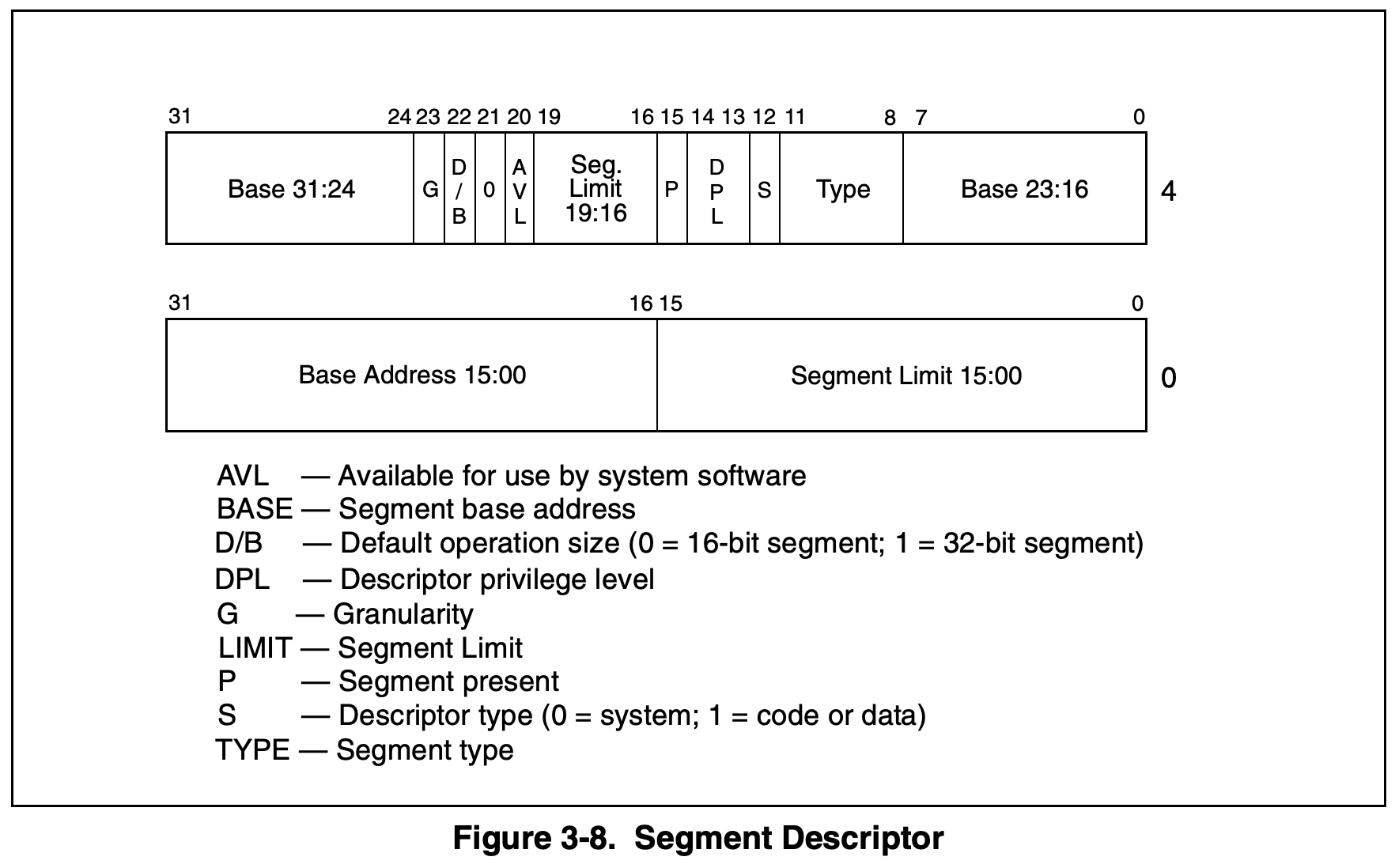

下图是 GDT 中段描述符的一个详细表示，其中我们最关注的有两项：
- 基址（BASE）在什么地方
- 段的长度（LIMIT）是多大
上文中讲到，在 uCore 中把这个功能弱化了：基址全部是 0，段的长度都是 4G。

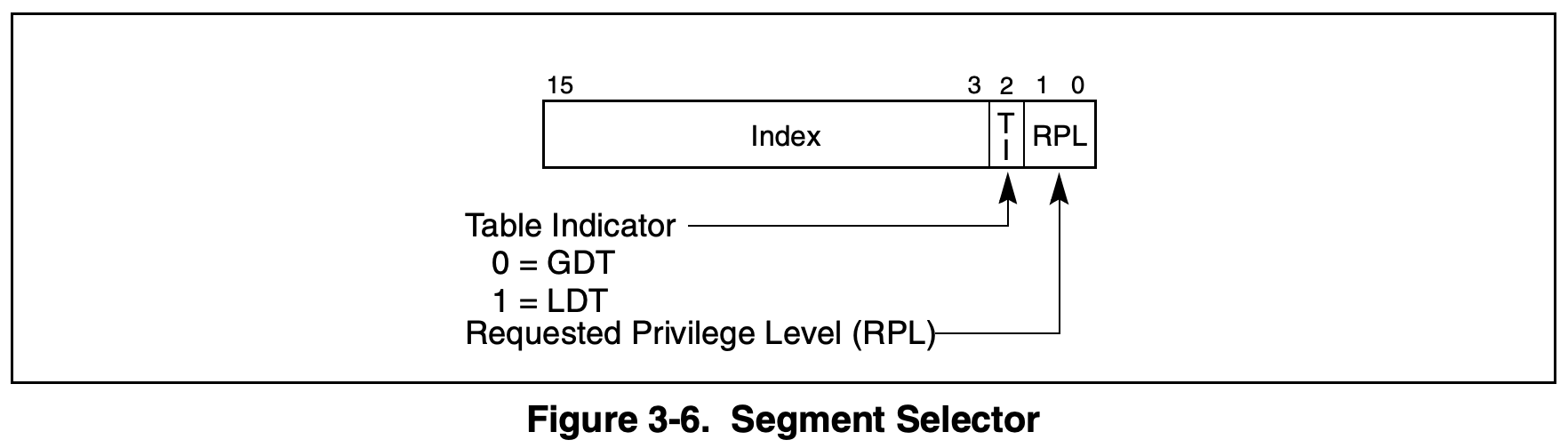

接下来看段寄存器要如何产生 Index（GDT 中的一个索引值）：段寄存器一共有 16 位，其中高 13 位就是 GDT 的 Index，低 2 位表示当前段的特权级别（一般操作系统的特权级别是 0，应用程序的特权级别是 3），TI 用来标记是否是本地描述符表，在 uCore 中没有使用，值为 0，具体如下图所示。

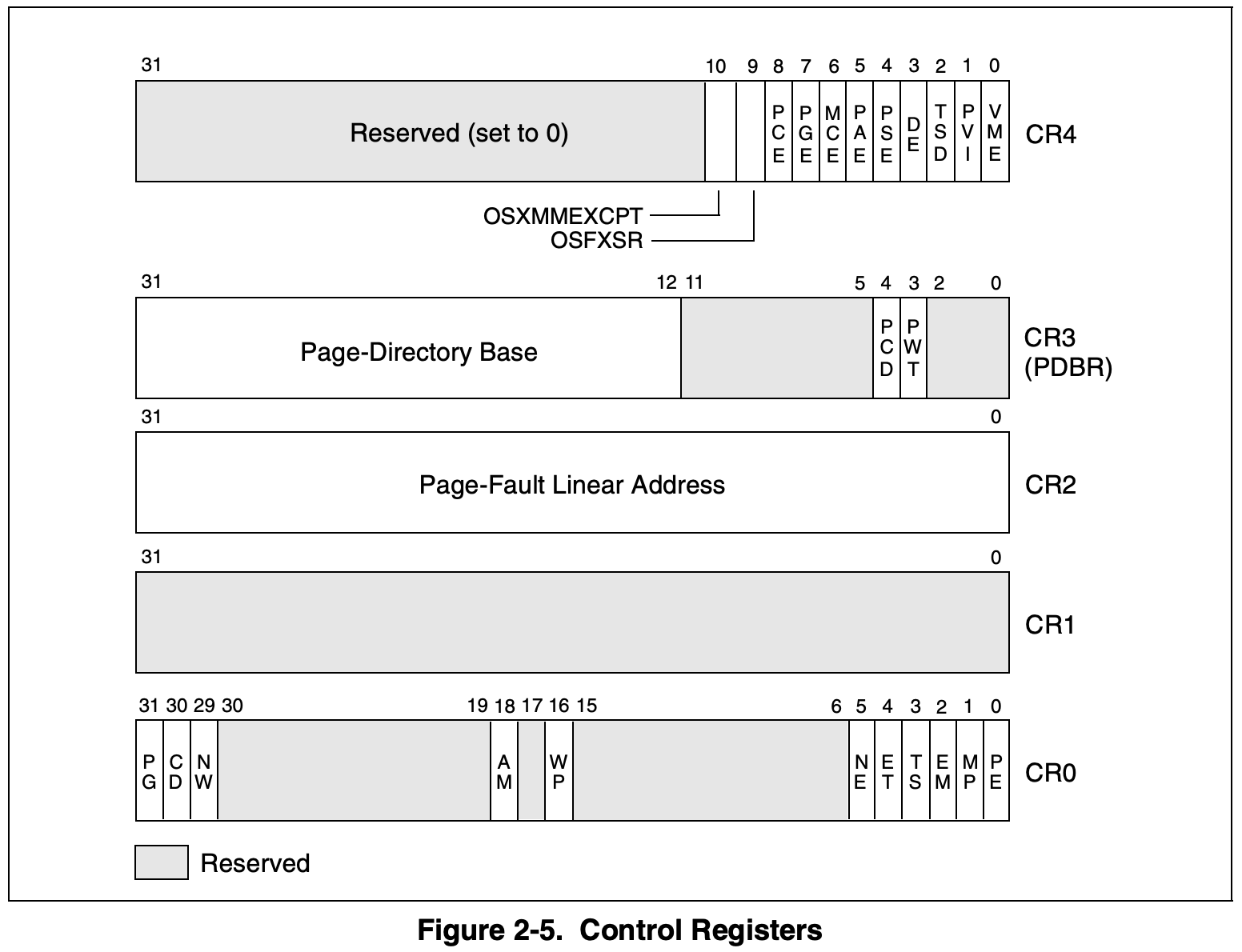

经过上面的过程，映射关系就建立好了，最后还需要一步使能操作，使能保护模式就是将控制寄存器 CR0 的第 0 位（PE，见下图）置为 1，而段机制在保护模式下是自动使能的。
加载 ELF 格式的 uCore OS kernel
uCore OS 编译之后会生成一个 ELF 格式的执行程序，Bootloader 需要通过解析这个文件把 uCore 相应的代码、数据放到内存中相应地址。
ELF 里面有一个头，叫做 elfhdr（ELF Header），可以通过 elfhdr 中的 e_phoff 和 e_phnum 来进一步查找 proghdr（Program Header）这个结构，通过 proghdr 中的 va、memsz 和 offset 就可以让内存中的一段区域用于存放 uCore 的代码段或数据段。
ELF Header 和 Program Header 的定义代码如下所示。
/* file header */
struct elfhdr {
uint32_t e_magic; // must equal ELF_MAGIC
uint8_t e_elf[12];
uint16_t e_type; // 1=relocatable, 2=executable, 3=shared object, 4=core image
uint16_t e_machine; // 3=x86, 4=68K, etc.
uint32_t e_version; // file version, always 1
uint32_t e_entry; // entry point if executable
uint32_t e_phoff; // file position of program header or 0
uint32_t e_shoff; // file position of section header or 0
uint32_t e_flags; // architecture-specific flags, usually 0
uint16_t e_ehsize; // size of this elf header
uint16_t e_phentsize; // size of an entry in program header
uint16_t e_phnum; // number of entries in program header or 0
uint16_t e_shentsize; // size of an entry in section header
uint16_t e_shnum; // number of entries in section header or 0
uint16_t e_shstrndx; // section number that contains section name strings
};
/* program section header */
struct proghdr {
uint32_t p_type; // loadable code or data, dynamic linking info,etc.
uint32_t p_offset; // file offset of segment
uint32_t p_va; // virtual address to map segment
uint32_t p_pa; // physical address, not used
uint32_t p_filesz; // size of segment in file
uint32_t p_memsz; // size of segment in memory (bigger if contains bss）
uint32_t p_flags; // read/write/execute bits
uint32_t p_align; // required alignment, invariably hardware page size
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
# 二、GCC 内联汇编
# 2.1 什么是内联汇编？
- 这是 GCC 对 C 语言的扩展；
- 可直接在 C 语句中插入汇编指令。
# 2.2 有何用处？
- 调用 C 语言不支持的指令；
- 用汇编在 C 语言中手动优化。
# 2.3 如何工作？
- 用给定的模板和约束来生成汇编指令；
- 在 C 函数内形成汇编代码。
Syntax
asm (assembler template
:output operands (optional)
:input operands (optional)
:clobbers (optional)
)
1
2
3
4
5
2
3
4
5
Example 1
汇编代码：
movl $0xffff, %eax
1
内联汇编：
asm ("movl $0xffff, %%eax\n")
1
Example 2
功能：将 CR0 寄存器的指定位置为 1。
内联汇编：
uint32_t cr0;
asm volatile ("movl %%cr0, %0\n" :"=r"(cr0));
cr0 |= 0x80000000;
asm volatile ("movl %0, %%cr0\n" ::"r"(cr0));
1
2
3
4
2
3
4
volatile：不需要做进一步的优化，调整顺序；%0：第一个用到的寄存器；r：任意寄存器。
汇编代码：
movl %cr0, %ebx
movl %ebx, 12(%esp)
orl $-2147483648, 12(%esp)
movl 12(%esp), %eax
movl %eax, %cr0
1
2
3
4
5
2
3
4
5
# 三、x86 中断处理过程
每个中断或异常都会与一个中断服务例程（Interrupt Service Routine，简称 ISR）关联，其关联关系存储在中断描述符表（Interrupt Descriptor Table，简称 IDT）中。

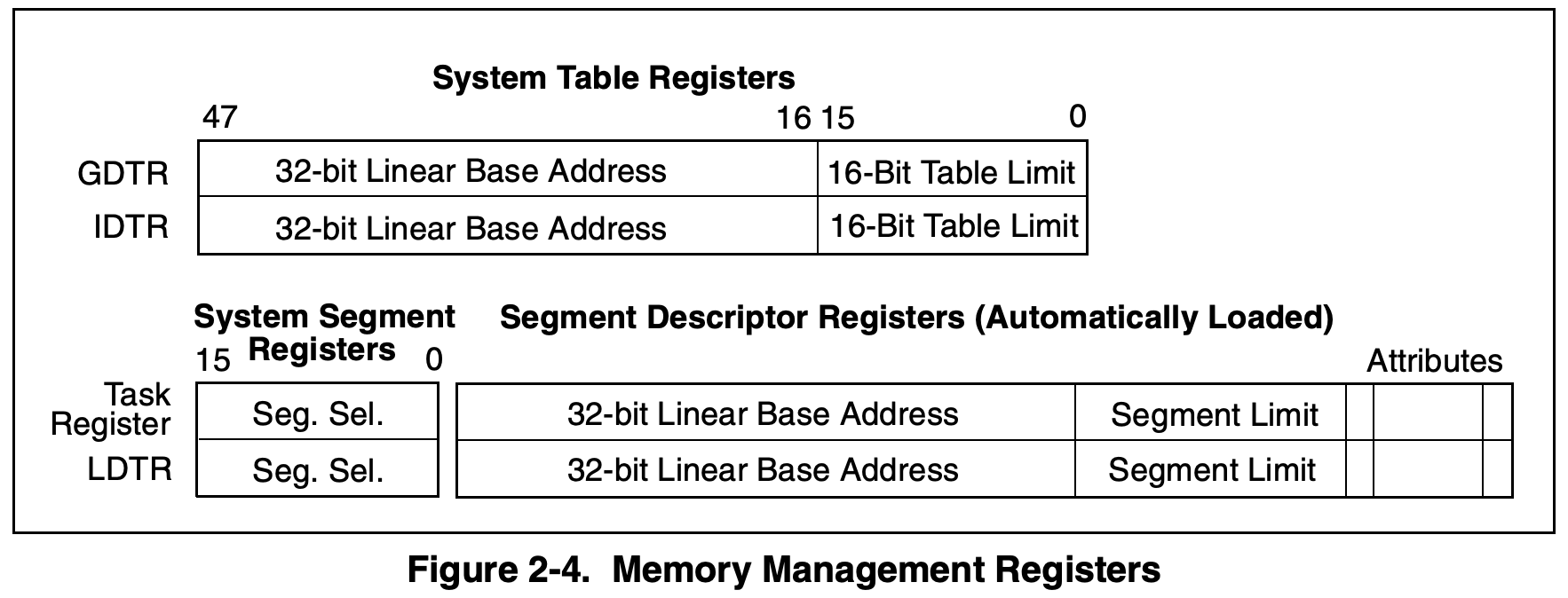

在 x86 环境中有一系列硬件机制来支持上述关系的建立，具体如下图所示。

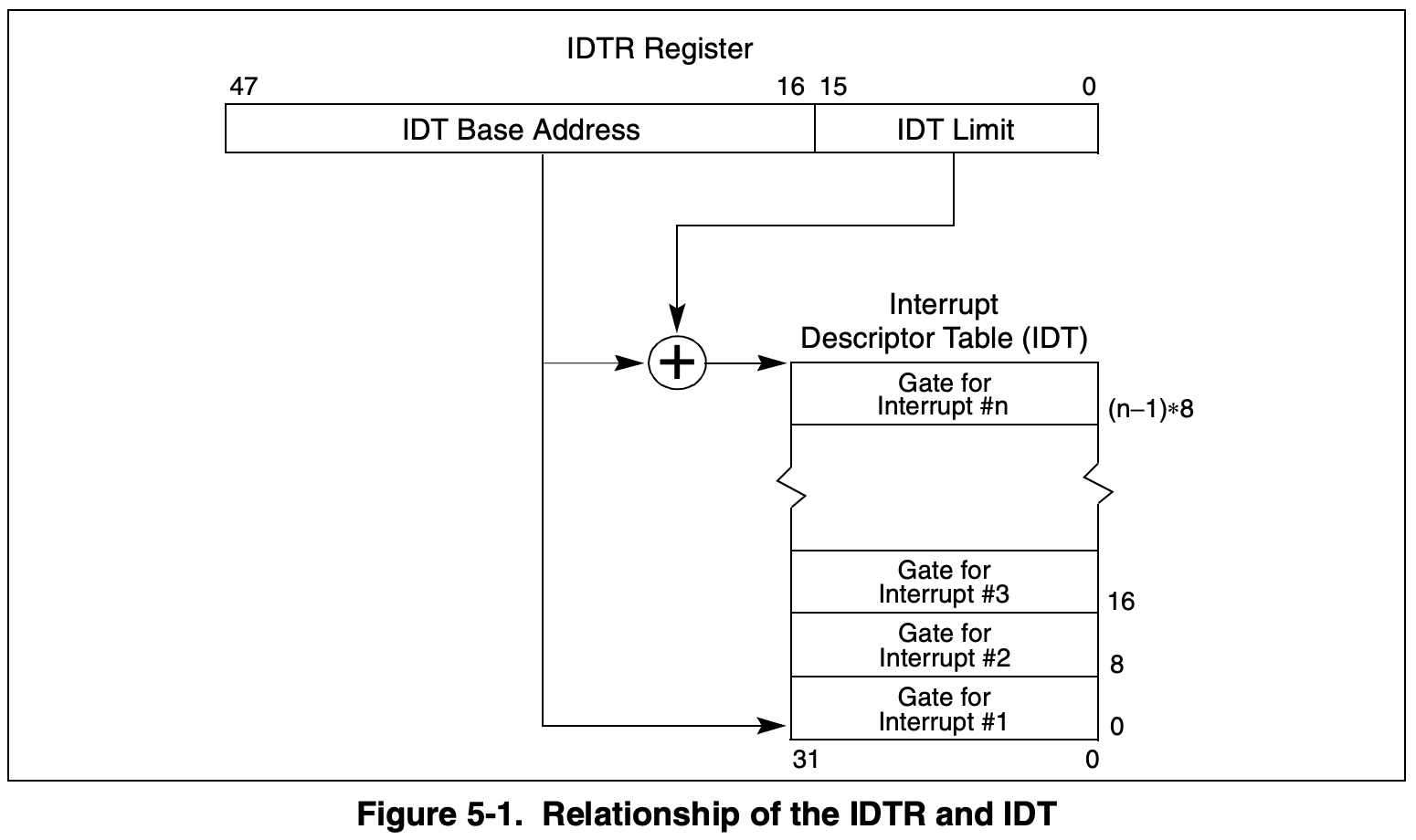

IDT 的起始地址和大小保存在中断描述符表寄存器 IDTR 中。

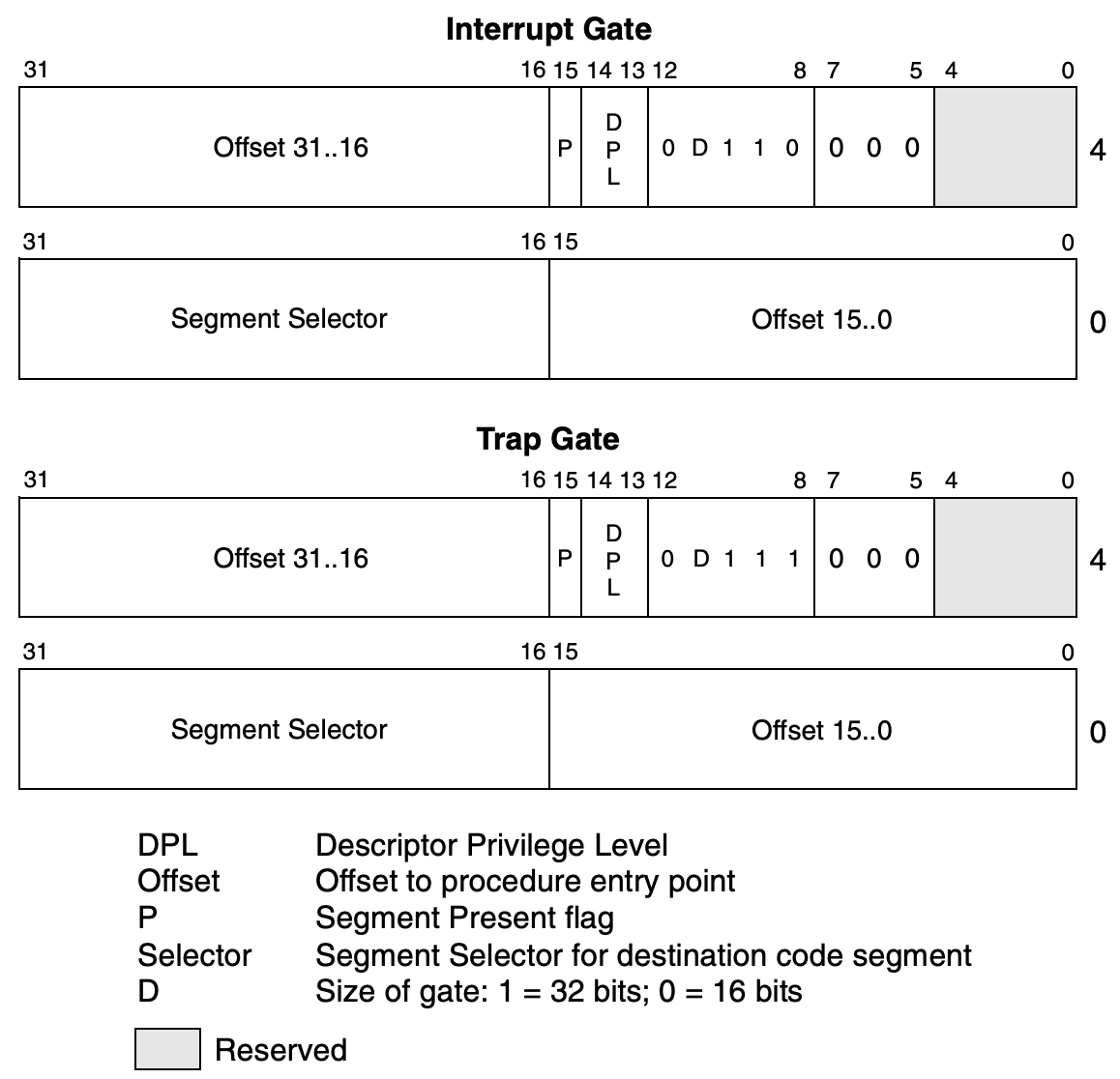

IDT 和 GDT 很类似，只是它是专门用来描述中断的，里面的每一项我们称之为中断门或者陷阱门，具体格式如下图所示，其中最主要的两部分就是段选择子（Segment Selector）和偏移量（Offset），依此我们就可以知道中断服务例程的起始地址。

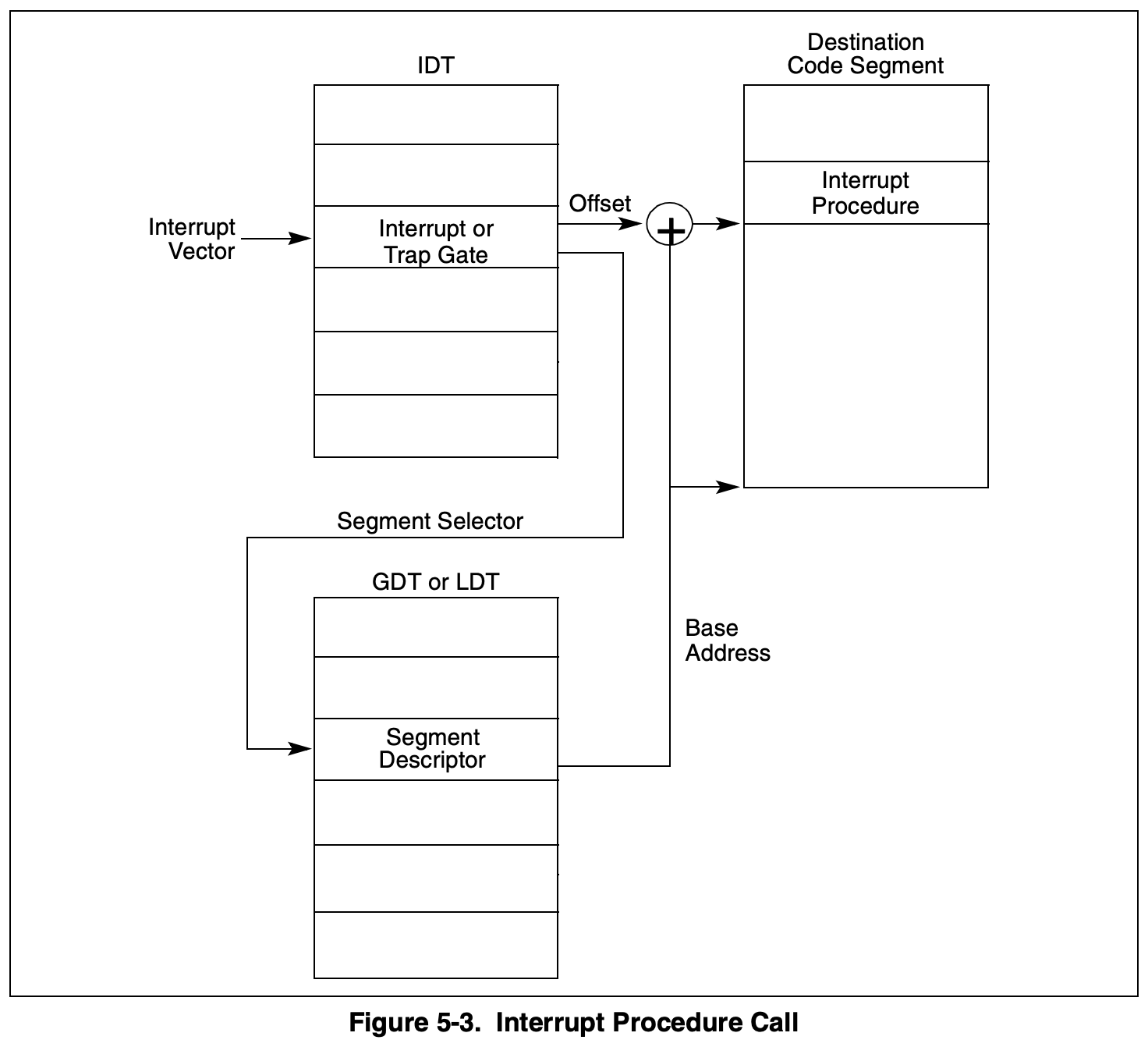

下面来梳理一下整个过程（见下图）：
- 产生了一个中断之后，我们可以知道它的中断号，CPU 会根据中断号来查找 IDT，找到相应的 中断门 或者 陷阱门；
- 然后从中断门或者陷阱门中取出段选择子，依此来查找 GDT，找到相应的 段描述符；
- 最后通过段描述符中的基地址和中断门或者陷阱门中的偏移量，相加获得对应的线性地址，指向中断服务例程。
# 四、练习
# 4.1 练习一
理解通过 make 生成执行文件的过程。（要求在报告中写出对下述问题的回答）
1. 操作系统镜像文件 ucore.img 是如何一步一步生成的？（需要比较详细地解释 Makefile 中每一条相关命令和命令参数的含义，以及说明命令导致的结果)
首先来看一下 Makefile 中关于生成 ucore.img 的代码：
# create ucore.img
# UCOREIMG = bin/ucore.img
UCOREIMG := $(call totarget,ucore.img)
# {1}: {2} 中，{1} 是目标，{2} 是前置条件
# bin/ucore.img 需要依赖 bin/kernel 和 bin/bootblock
$(UCOREIMG): $(kernel) $(bootblock)
# 为 bin/ucore.img 分配 10000 个 block 的内存空间，并全部初始化为 0。
# 由于未指定 block 的大小，因此为默认值 512 字节，则总大小为 5000M，约 5G。
$(V)dd if=/dev/zero of=$@ count=10000
# 将 bin/bootblock 复制到 bin/ucore.img
$(V)dd if=$(bootblock) of=$@ conv=notrunc
# 将 bin/kernel 复制到 bin/ucore.img
# seek=1 表示复制时跳过 bin/ucore.img 的第一个 block（bootblock 的内容）
$(V)dd if=$(kernel) of=$@ seek=1 conv=notrunc
# 由于只有一个参数，这里直接返回
$(call create_target,ucore.img)
# -------------------- tools function begin --------------------
# 作用：添加 `bin/` 前缀
totarget = $(addprefix $(BINDIR)$(SLASH),$(1))
# add packets and objs to target (target, #packes, #objs[, cc, flags])
define do_create_target
__temp_target__ = $(call totarget,$(1))
__temp_objs__ = $$(foreach p,$(call packetname,$(2)),$$($$(p))) $(3)
TARGETS += $$(__temp_target__)
ifneq ($(4),)
$$(__temp_target__): $$(__temp_objs__) | $$$$(dir $$$$@)
$(V)$(4) $(5) $$^ -o $$@
else
$$(__temp_target__): $$(__temp_objs__) | $$$$(dir $$$$@)
endif
endef
# add packets and objs to target (target, #packes, #objs, cc, [, flags])
create_target = $(eval $(call do_create_target,$(1),$(2),$(3),$(4),$(5)))
# -------------------- tools function end --------------------
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
下面来分析 ucore.img 所依赖的 kernel 和 bootblock 的 Makefile 代码，首先来看 kernel 的代码：
# include kernel/user
# 引入 libs 目录下的文件
INCLUDE += libs/
# 为 include 内容增加前缀
CFLAGS += $(addprefix -I,$(INCLUDE))
# 将 libs 追加到变量
LIBDIR += libs
# 设置 obj 文件名：__objs_libs = obj/libs/**/*.o
$(call add_files_cc,$(call listf_cc,$(LIBDIR)),libs,)
# --------------------------------------------------------------
# $(1)目录下，满足`%.c %.S`的文件
listf_cc = $(call listf,$(1),$(CTYPE))
add_files_cc = $(call add_files,$(1),$(CC),$(CFLAGS) $(3),$(2),$(4))
# -------------------- tools function begin --------------------
# list all files in some directories: (#directories, #types)
# $(2) = c S
# $(addprefix %.,$(2)) = %.c %.S
# $(if $(2),%.c %.S,%) = %.c %.S
# listf = $(filter %.c %.S, $(wildcard $(1)/*))
# $(1) is empty, so the listf is empty
# `wildcard`找到满足pattern的所有文件列表。
listf = $(filter $(if $(2),$(addprefix %.,$(2)),%),\
$(wildcard $(addsuffix $(SLASH)*,$(1))))
# add files to packet: (#files, cc[, flags, packet, dir])
add_files = $(eval $(call do_add_files_to_packet,$(1),$(2),$(3),$(4),$(5)))
# add files to packet: (#files, cc[, flags, packet, dir])
define do_add_files_to_packet
__temp_packet__ := $(call packetname,$(4))
ifeq ($$(origin $$(__temp_packet__)),undefined)
$$(__temp_packet__) :=
endif
__temp_objs__ := $(call toobj,$(1),$(5))
$$(foreach f,$(1),$$(eval $$(call cc_template,$$(f),$(2),$(3),$(5))))
$$(__temp_packet__) += $$(__temp_objs__)
endef
# -------------------- tools function end --------------------
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
# kernel
# 引入 kern 目录下的内核文件
KINCLUDE += kern/debug/ \
kern/driver/ \
kern/trap/ \
kern/mm/
KSRCDIR += kern/init \
kern/libs \
kern/debug \
kern/driver \
kern/trap \
kern/mm
KCFLAGS += $(addprefix -I,$(KINCLUDE))
# 设置 obj 文件名：__objs_kernel = obj/kern/**/*.o
$(call add_files_cc,$(call listf_cc,$(KSRCDIR)),kernel,$(KCFLAGS))
# 指出 kernel 目标文件依赖的 obj 文件
# 最终效果为 KOBJS = obj/libs/*.o obj/kern/**/*.o
KOBJS = $(call read_packet,kernel libs)
# create kernel target
kernel = $(call totarget,kernel)
$(kernel): tools/kernel.ld
$(kernel): $(KOBJS)
# 打印：`+ ld bin/kernel`
@echo + ld $@
# 链接所有生成的 obj 文件得到 kernel 文件
$(V)$(LD) $(LDFLAGS) -T tools/kernel.ld -o $@ $(KOBJS)
# 使用 objdump 工具对 kernel 目标文件反汇编，以便后续调试
@$(OBJDUMP) -S $@ > $(call asmfile,kernel)
# 使用 objdump 工具来解析 kernel 目标文件得到符号表
@$(OBJDUMP) -t $@ | $(SED) '1,/SYMBOL TABLE/d; s/ .* / /; /^$$/d' > $(call symfile,kernel)
# 直接返回
$(call create_target,kernel)
# -------------------- tools function begin --------------------
read_packet = $(foreach p,$(call packetname,$(1)),$($(p)))
# change $(name) to $(OBJPREFIX)$(name): (#names)
# 结果为：$(OBJPREFIX)$(1)
packetname = $(if $(1),$(addprefix $(OBJPREFIX),$(1)),$(OBJPREFIX))
OBJPREFIX := __objs_
# add packets and objs to target (target, #packes, #objs, cc, [, flags])
create_target = $(eval $(call do_create_target,$(1),$(2),$(3),$(4),$(5)))
# add packets and objs to target (target, #packes, #objs[, cc, flags])
define do_create_target
__temp_target__ = $(call totarget,$(1))
__temp_objs__ = $$(foreach p,$(call packetname,$(2)),$$($$(p))) $(3)
TARGETS += $$(__temp_target__)
ifneq ($(4),)
$$(__temp_target__): $$(__temp_objs__) | $$$$(dir $$$$@)
$(V)$(4) $(5) $$^ -o $$@
else
$$(__temp_target__): $$(__temp_objs__) | $$$$(dir $$$$@)
endif
endef
# -------------------- tools function end --------------------
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
接下来继续分析另一个重要的依赖文件 bootblock：
# create bootblock
# bootfiles = boot/*.c boot/*.S
bootfiles = $(call listf_cc,boot)
# 编译 bootfiles 生成 .o 文件
$(foreach f,$(bootfiles),$(call cc_compile,$(f),$(CC),$(CFLAGS) -Os -nostdinc))
# bootblock = bin/bootblock
bootblock = $(call totarget,bootblock)
# 声明 bin/bootblock 依赖于 obj/boot/*.o 和 bin/sign 文件
$(bootblock): $(call toobj,$(bootfiles)) | $(call totarget,sign)
# 打印：`+ ld bin/bootblock`
@echo + ld $@
# 链接所有 .o 文件以生成 obj/bootblock.o
$(V)$(LD) $(LDFLAGS) -N -e start -Ttext 0x7C00 $^ -o $(call toobj,bootblock)
# 反汇编 obj/bootblock.o 文件得到 obj/bootblock.asm 文件
@$(OBJDUMP) -S $(call objfile,bootblock) > $(call asmfile,bootblock)
# 使用 objcopy 将 obj/bootblock.o 转换生成 obj/bootblock.out 文件
@$(OBJCOPY) -S -O binary $(call objfile,bootblock) $(call outfile,bootblock)
# 使用 bin/sign 工具将 obj/bootblock.out 转换生成 bin/bootblock 目标文件
@$(call totarget,sign) $(call outfile,bootblock) $(bootblock)
# 直接返回
$(call create_target,bootblock)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
然后来分析生成 bootblock 过程中所用到的 sign 工具：
# create 'sign' tools
# __objs_sign = obj/sign/tools/sign.o
$(call add_files_host,tools/sign.c,sign,sign)
# 生成 obj/sign/tools/sign.o
$(call create_target_host,sign,sign)
# --------------------------------------------------------------
add_files_host = $(call add_files,$(1),$(HOSTCC),$(HOSTCFLAGS),$(2),$(3))
create_target_host = $(call create_target,$(1),$(2),$(3),$(HOSTCC),$(HOSTCFLAGS))
# -------------------- tools function begin --------------------
# add files to packet: (#files, cc[, flags, packet, dir])
add_files = $(eval $(call do_add_files_to_packet,$(1),$(2),$(3),$(4),$(5)))
# add files to packet: (#files, cc[, flags, packet, dir])
define do_add_files_to_packet
__temp_packet__ := $(call packetname,$(4))
ifeq ($$(origin $$(__temp_packet__)),undefined)
$$(__temp_packet__) :=
endif
__temp_objs__ := $(call toobj,$(1),$(5))
$$(foreach f,$(1),$$(eval $$(call cc_template,$$(f),$(2),$(3),$(5))))
$$(__temp_packet__) += $$(__temp_objs__)
endef
# add packets and objs to target (target, #packes, #objs, cc, [, flags])
create_target = $(eval $(call do_create_target,$(1),$(2),$(3),$(4),$(5)))
# add packets and objs to target (target, #packes, #objs[, cc, flags])
define do_create_target
__temp_target__ = $(call totarget,$(1))
__temp_objs__ = $$(foreach p,$(call packetname,$(2)),$$($$(p))) $(3)
TARGETS += $$(__temp_target__)
ifneq ($(4),)
$$(__temp_target__): $$(__temp_objs__) | $$$$(dir $$$$@)
$(V)$(4) $(5) $$^ -o $$@
else
$$(__temp_target__): $$(__temp_objs__) | $$$$(dir $$$$@)
endif
endef
# -------------------- tools function end --------------------
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
总结下 ucore.img 的生成过程：
- 编译 libs 和 kern 目录下所有的 .c 和 .S 文件，生成 .o 文件，并链接得到 bin/kernel 文件；
- 编译 boot 目录下所有的 .c 和 .S 文件，生成 .o 文件，并链接得到 bin/bootblock.out 文件；
- 编译 tools/sign.c 文件，得到 bin/sign 文件；
- 利用 bin/sign 工具将 bin/bootblock.out 文件转化为 512 字节的 bin/bootblock 文件，并将 bin/bootblock 的最后两个字节设置为 0x55 和 0xAA；
- 最后为 bin/ucore.img 分配 5000MB 的内存空间，并将 bin/bootblock 复制到 bin/ucore.img 的第一个 block，紧接着将 bin/kernel 复制到 bin/ucore.img 第二个 block 开始的位置。
最后通过 make V= 看一下完整的执行过程：
+ cc kern/init/init.c
gcc -Ikern/init/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/init/init.c -o obj/kern/init/init.o
+ cc kern/libs/readline.c
gcc -Ikern/libs/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/libs/readline.c -o obj/kern/libs/readline.o
+ cc kern/libs/stdio.c
gcc -Ikern/libs/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/libs/stdio.c -o obj/kern/libs/stdio.o
+ cc kern/debug/kdebug.c
gcc -Ikern/debug/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/debug/kdebug.c -o obj/kern/debug/kdebug.o
+ cc kern/debug/kmonitor.c
gcc -Ikern/debug/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/debug/kmonitor.c -o obj/kern/debug/kmonitor.o
+ cc kern/debug/panic.c
gcc -Ikern/debug/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/debug/panic.c -o obj/kern/debug/panic.o
+ cc kern/driver/clock.c
gcc -Ikern/driver/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/driver/clock.c -o obj/kern/driver/clock.o
+ cc kern/driver/console.c
gcc -Ikern/driver/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/driver/console.c -o obj/kern/driver/console.o
+ cc kern/driver/intr.c
gcc -Ikern/driver/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/driver/intr.c -o obj/kern/driver/intr.o
+ cc kern/driver/picirq.c
gcc -Ikern/driver/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/driver/picirq.c -o obj/kern/driver/picirq.o
+ cc kern/trap/trap.c
gcc -Ikern/trap/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/trap/trap.c -o obj/kern/trap/trap.o
+ cc kern/trap/trapentry.S
gcc -Ikern/trap/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/trap/trapentry.S -o obj/kern/trap/trapentry.o
+ cc kern/trap/vectors.S
gcc -Ikern/trap/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/trap/vectors.S -o obj/kern/trap/vectors.o
+ cc kern/mm/pmm.c
gcc -Ikern/mm/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Ikern/debug/ -Ikern/driver/ -Ikern/trap/ -Ikern/mm/ -c kern/mm/pmm.c -o obj/kern/mm/pmm.o
+ cc libs/printfmt.c
gcc -Ilibs/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -c libs/printfmt.c -o obj/libs/printfmt.o
+ cc libs/string.c
gcc -Ilibs/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -c libs/string.c -o obj/libs/string.o
+ ld bin/kernel
ld -m elf_i386 -nostdlib -T tools/kernel.ld -o bin/kernel obj/kern/init/init.o obj/kern/libs/readline.o obj/kern/libs/stdio.o obj/kern/debug/kdebug.o obj/kern/debug/kmonitor.o obj/kern/debug/panic.o obj/kern/driver/clock.o obj/kern/driver/console.o obj/kern/driver/intr.o obj/kern/driver/picirq.o obj/kern/trap/trap.o obj/kern/trap/trapentry.o obj/kern/trap/vectors.o obj/kern/mm/pmm.o obj/libs/printfmt.o obj/libs/string.o
+ cc boot/bootasm.S
gcc -Iboot/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Os -nostdinc -c boot/bootasm.S -o obj/boot/bootasm.o
+ cc boot/bootmain.c
gcc -Iboot/ -fno-builtin -Wall -ggdb -m32 -gstabs -nostdinc -fno-stack-protector -Ilibs/ -Os -nostdinc -c boot/bootmain.c -o obj/boot/bootmain.o
+ cc tools/sign.c
gcc -Itools/ -g -Wall -O2 -c tools/sign.c -o obj/sign/tools/sign.o
gcc -g -Wall -O2 obj/sign/tools/sign.o -o bin/sign
+ ld bin/bootblock
ld -m elf_i386 -nostdlib -N -e start -Ttext 0x7C00 obj/boot/bootasm.o obj/boot/bootmain.o -o obj/bootblock.o
'obj/bootblock.out' size: 488 bytes
build 512 bytes boot sector: 'bin/bootblock' success!
dd if=/dev/zero of=bin/ucore.img count=10000
dd if=bin/bootblock of=bin/ucore.img conv=notrunc
dd if=bin/kernel of=bin/ucore.img seek=1 conv=notrunc
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
2. 一个被系统认为是符合规范的硬盘主引导扇区的特征是什么？
根据下面 tools/sign.c 的代码可知，一个被系统认为是符合规范的硬盘主引导扇区具有以下两个特征：
- 大小为 512 字节；
- 最后两个字节为 0x55 和 0xAA。
#include <stdio.h>
#include <errno.h>
#include <string.h>
#include <sys/stat.h>
int main(int argc, char *argv[]) {
struct stat st;
if (argc != 3) {
fprintf(stderr, "Usage: <input filename> <output filename>\n");
return -1;
}
if (stat(argv[1], &st) != 0) {
fprintf(stderr, "Error opening file '%s': %s\n", argv[1], strerror(errno));
return -1;
}
printf("'%s' size: %lld bytes\n", argv[1], (long long)st.st_size);
if (st.st_size > 510) {
fprintf(stderr, "%lld >> 510!!\n", (long long)st.st_size);
return -1;
}
char buf[512];
memset(buf, 0, sizeof(buf));
FILE *ifp = fopen(argv[1], "rb");
int size = fread(buf, 1, st.st_size, ifp);
if (size != st.st_size) {
fprintf(stderr, "read '%s' error, size is %d.\n", argv[1], size);
return -1;
}
fclose(ifp);
buf[510] = 0x55;
buf[511] = 0xAA;
FILE *ofp = fopen(argv[2], "wb+");
size = fwrite(buf, 1, 512, ofp);
if (size != 512) {
fprintf(stderr, "write '%s' error, size is %d.\n", argv[2], size);
return -1;
}
fclose(ofp);
printf("build 512 bytes boot sector: '%s' success!\n", argv[2]);
return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
# 4.2 练习二
使用 qemu 执行并调试 lab1 中的软件。（要求在报告中简要写出练习过程）
为了熟悉使用 qemu 和 gdb 进行的调试工作，我们进行如下的小练习：
- 从 CPU 加电后执行的第一条指令开始，单步跟踪 BIOS 的执行。
- 在初始化位置 0x7c00 设置实地址断点，测试断点正常。
- 从 0x7c00 开始跟踪代码运行，将单步跟踪反汇编得到的代码与 bootasm.S 和 bootblock.asm 进行比较。
1. 从 CPU 加电后执行的第一条指令开始，单步跟踪 BIOS 的执行。
将 tools/gdbinit 中内容修改为：
set architecture i8086
target remote :1234
x /2i $pc
1
2
3
2
3
运行 make debug 后，可在 gdb 界面看到加电后第一条指令位置为 0xfff0，对应的指令如下：
=> 0xfff0: add %al,(%bx,%si)
0xfff0: add %al,(%bx,%si)
1
2
2
后续可通过 si 命令单步跟踪 BIOS 执行，并查看对应命令。
2. 在初始化位置 0x7c00 设置实地址断点，测试断点正常。
在原 Makefile 文件中增加如下部分：
lab1-mon: $(UCOREIMG)
$(V)$(TERMINAL) -e "$(QEMU) -S -s -d in_asm -D $(BINDIR)/q.log -monitor stdio -hda $< -serial null"
$(V)sleep 2
$(V)$(TERMINAL) -e "gdb -q -x tools/lab1init"
1
2
3
4
2
3
4
并新建 tools/lab1init 文件，内容如下：
file bin/kernel // 调试 bin/kernel
target remote：1234 // 连接 qemu
set architecture i8086 // 设置当前 CPU 为 8086，对应 16 位实模式
b *0x7c00 // 在 0x7c00 处设置断点
continue // 继续执行
x /2i $pc // 显示当前 eip 处的汇编指令
1
2
3
4
5
6
2
3
4
5
6
运行 make lab1-mon 即可看到断点正常，输出如下：
Breakpoint 1, 0x00007c00 in ?? ()
=> 0x7c00: cli
0x7c01: cld
1
2
3
2
3
3. 从 0x7c00 开始跟踪代码运行，将单步跟踪反汇编得到的代码与 bootasm.S 和 bootblock.asm 进行比较。
在问题 2 中已在 lab1-mon 中添加相关参数，打开 q.log 即可查到从 0x7c00 开始的汇编指令。可以看到，反汇编的代码与 bootblock.asm 基本相同，而与 bootasm.S 的差别在于：
- 反汇编的代码中的指令不带指示长度的后缀，而 bootasm.S 的指令则有，比如：反汇编的代码是
xor %eax, %eax，而 bootasm.S 的代码为xorw %ax, %ax； - 反汇编的代码中的通用寄存器是 32 位（带有 e 前缀），而 bootasm.S 的代码中的通用寄存器是 16 位（不带 e 前缀）。
# 4.3 练习三
BIOS 将通过读取硬盘主引导扇区到内存，并转跳到对应内存中的位置执行 Bootloader。
请分析 Bootloader 是如何完成从实模式进入保护模式的。
提示：需要阅读小节 “保护模式和分段机制” 和 lab1/boot/bootasm.S 源码，了解如何从实模式切换到保护模式，需要了解：
- 为何开启 A20，以及如何开启 A20；
- 如何初始化 GDT 表；
- 如何使能和进入保护模式。
boot/bootasm.S 的完整代码如下：
点击查看代码
#include <asm.h>
# Start the CPU: switch to 32-bit protected mode, jump into C.
# The BIOS loads this code from the first sector of the hard disk into
# memory at physical address 0x7c00 and starts executing in real mode
# with %cs=0 %ip=7c00.
.set PROT_MODE_CSEG, 0x8 # kernel code segment selector
.set PROT_MODE_DSEG, 0x10 # kernel data segment selector
.set CR0_PE_ON, 0x1 # protected mode enable flag
# start address should be 0:7c00, in real mode, the beginning address of the running bootloader
.globl start
start:
.code16 # Assemble for 16-bit mode
cli # Disable interrupts
cld # String operations increment
# Set up the important data segment registers (DS, ES, SS).
xorw %ax, %ax # Segment number zero
movw %ax, %ds # -> Data Segment
movw %ax, %es # -> Extra Segment
movw %ax, %ss # -> Stack Segment
# Enable A20:
# For backwards compatibility with the earliest PCs, physical
# address line 20 is tied low, so that addresses higher than
# 1MB wrap around to zero by default. This code undoes this.
seta20.1:
inb $0x64, %al # Wait for not busy(8042 input buffer empty).
testb $0x2, %al
jnz seta20.1
movb $0xd1, %al # 0xd1 -> port 0x64
outb %al, $0x64 # 0xd1 means: write data to 8042's P2 port
seta20.2:
inb $0x64, %al # Wait for not busy(8042 input buffer empty).
testb $0x2, %al
jnz seta20.2
movb $0xdf, %al # 0xdf -> port 0x60
outb %al, $0x60 # 0xdf = 11011111, means set P2's A20 bit(the 1 bit) to 1
# Switch from real to protected mode, using a bootstrap GDT
# and segment translation that makes virtual addresses
# identical to physical addresses, so that the
# effective memory map does not change during the switch.
lgdt gdtdesc
movl %cr0, %eax
orl $CR0_PE_ON, %eax
movl %eax, %cr0
# Jump to next instruction, but in 32-bit code segment.
# Switches processor into 32-bit mode.
ljmp $PROT_MODE_CSEG, $protcseg
.code32 # Assemble for 32-bit mode
protcseg:
# Set up the protected-mode data segment registers
movw $PROT_MODE_DSEG, %ax # Our data segment selector
movw %ax, %ds # -> DS: Data Segment
movw %ax, %es # -> ES: Extra Segment
movw %ax, %fs # -> FS
movw %ax, %gs # -> GS
movw %ax, %ss # -> SS: Stack Segment
# Set up the stack pointer and call into C. The stack region is from 0--start(0x7c00)
movl $0x0, %ebp
movl $start, %esp
call bootmain
# If bootmain returns (it shouldn't), loop.
spin:
jmp spin
# Bootstrap GDT
.p2align 2 # force 4 byte alignment
gdt:
SEG_NULLASM # null seg
SEG_ASM(STA_X|STA_R, 0x0, 0xffffffff) # code seg for bootloader and kernel
SEG_ASM(STA_W, 0x0, 0xffffffff) # data seg for bootloader and kernel
gdtdesc:
.word 0x17 # sizeof(gdt) - 1
.long gdt # address gdt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
下面结合代码针对上述每个问题进行详细说明。
1. 为何开启 A20，以及如何开启 A20
一开始时 A20 地址线控制是被屏蔽的（总为 0），直到系统软件通过一定的 IO 操作去打开它（参看 boot/bootasm.S）。很显然，在实模式下要访问高端内存区，这个开关必须打开，在保护模式下，由于使用 32 位地址线，如果 A20 恒等于 0，那么系统只能访问奇数兆的内存，即只能访问 0-1M、2-3M、4-5M ...，这样无法有效访问所有可用内存。所以在保护模式下，这个开关也必须打开。
开启 A20 的具体步骤大致如下：
- 等待 8042 Input buffer 为空；
- 发送 Write 8042 Output Port (P2) 命令到 8042 Input buffer；
- 等待 8042 Input buffer 为空；
- 将 8042 Output Port (P2) 对应字节的第 2 位置为 1，然后写入 8042 Input buffer。
对应 boot/bootasm.S 的代码：涉及到 seta20.1 和 seta20.2 两部分，其中 seta20.1 是往端口 0x64 写数据 0xd1，告诉 CPU 我要往 8042 芯片的 P2 端口写数据；seta20.2 是往端口 0x60 写数据 0xdf，从而将 8042 芯片的 P2 端口设置为 1。两段代码都需要先读 0x64 端口的第 2 位，确保输入缓冲区为空后再进行后续写操作。
2. 如何初始化 GDT 表
boot/bootasm.S 中的 lgdt gdtdesc 把全局描述符表的大小和起始地址加载到全局描述符表寄存器 GDTR 中。
gdtdesc:
.word 0x17 # sizeof(gdt) - 1
.long gdt
1
2
3
2
3
下面的代码给出了全局描述符表的具体内容。共有 3 项，每项 8 字节。第 1 项是空白项，内容为全 0。后面 2 项分别是代码段和数据段的描述符，它们的 base 都设置为 0，limit 都设置为 0xffffff，也就是长度均为 4G。代码段设置了可读和可执行权限，数据段设置了可写权限。
gdt:
SEG_NULLASM # null seg
SEG_ASM(STA_X|STA_R, 0x0, 0xffffffff) # code seg for bootloader and kernel
SEG_ASM(STA_W, 0x0, 0xffffffff) # data seg for bootloader and kernel
1
2
3
4
2
3
4
SEG_NULLASM 和 SEG_ASM 的定义如下：
#define SEG_NULLASM \
.word 0, 0; \
.byte 0, 0, 0, 0
#define SEG_ASM(type,base,lim) \
.word (((lim) >> 12) & 0xffff), ((base) & 0xffff); \
.byte (((base) >> 16) & 0xff), (0x90 | (type)), \
(0xC0 | (((lim) >> 28) & 0xf)), (((base) >> 24) & 0xff)
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
3. 如何使能和进入保护模式
将 cr0 寄存器的 PE 位（cr0 寄存器的最低位）设置为 1，便使能和进入保护模式了。代码如下所示：
movl %cr0, %eax
orl $CR0_PE_ON, %eax
movl %eax, %cr0
1
2
3
2
3
# 4.4 练习四
分析 Bootloader 加载 ELF 格式的 OS 的过程。（要求在报告中写出分析）
通过阅读 bootmain.c，了解 Bootloader 如何加载 ELF 文件。通过分析源代码和通过 qemu 来运行并调试 Bootloader & OS，理解：
- Bootloader 是如何读取硬盘扇区的？
- Bootloader 是如何加载 ELF 格式的 OS 的？
1. Bootloader 是如何读取硬盘扇区的？
阅读材料给出了读一个扇区的大致流程：
- 等待磁盘准备好；
- 发出读取扇区的命令；
- 发出命令后，再次等待磁盘准备好；
- 把磁盘扇区数据读到指定内存。
实际操作中，需要知道怎样与硬盘交互。阅读材料中同样给出了答案：所有的 IO 操作是通过 CPU 访问硬盘的 IO 地址寄存器完成。一个硬盘有 8 个 IO 地址寄存器，其中第 1 个存储数据，第 8 个存储状态和命令，第 3 个存储要读写的扇区数，第 4~7 个存储要读写的起始扇区的编号（共 28 位）。
Bootloader 读取扇区的功能是在 boot/bootmain.c 的 readsect 函数中实现的，具体代码如下：
/* readsect - read a single sector at @secno into @dst */
static void
readsect(void *dst, uint32_t secno) {
// 1. 等待磁盘准备好
// wait for disk to be ready
waitdisk();
// 2. 发出读取扇区的命令
outb(0x1F2, 1); // count = 1
outb(0x1F3, secno & 0xFF);
outb(0x1F4, (secno >> 8) & 0xFF);
outb(0x1F5, (secno >> 16) & 0xFF);
outb(0x1F6, ((secno >> 24) & 0xF) | 0xE0);
outb(0x1F7, 0x20); // cmd 0x20 - read sectors
// 3. 发出命令后，再次等待磁盘准备好
// wait for disk to be ready
waitdisk();
// 4. 把磁盘扇区数据读到指定内存
// insl 是以 dword 即 4 字节为单位读取的，因此这里 SECTIZE 需要除以 4
// read a sector
insl(0x1F0, dst, SECTSIZE / 4);
}
/* waitdisk - wait for disk ready */
static void
waitdisk(void) {
// 不断查询读 0x1F7 寄存器的最高两位
// 直到最高位为 0、次高位为 1（这个状态应该意味着磁盘空闲）才返回
while ((inb(0x1F7) & 0xC0) != 0x40)
/* do nothing */;
}
static inline void
insl(uint32_t port, void *addr, int cnt) {
asm volatile (
"cld;"
"repne; insl;"
: "=D" (addr), "=c" (cnt)
: "d" (port), "0" (addr), "1" (cnt)
: "memory", "cc");
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
2. Bootloader 是如何加载 ELF 格式的 OS 的？
Bootloader 加载 OS 的功能是在 bootmain.c 的 bootmain 函数中实现的，具体代码如下：
/* bootmain - the entry of bootloader */
void
bootmain(void) {
// 读取 ELF 头
// read the 1st page off disk
readseg((uintptr_t)ELFHDR, SECTSIZE * 8, 0);
// 判断是否为合法 ELF 文件
// is this a valid ELF?
if (ELFHDR->e_magic != ELF_MAGIC) {
goto bad;
}
struct proghdr *ph, *eph;
// 依据 ELF 头设置相关程序头指针，依次读取段数据至内存
// load each program segment (ignores ph flags)
ph = (struct proghdr *)((uintptr_t)ELFHDR + ELFHDR->e_phoff);
eph = ph + ELFHDR->e_phnum;
for (; ph < eph; ph ++) {
readseg(ph->p_va & 0xFFFFFF, ph->p_memsz, ph->p_offset);
}
// ELF 格式的 OS 加载完成，根据 ELF 头的相关信息，转入 kernel 入口
// call the entry point from the ELF header
// note: does not return
((void (*)(void))(ELFHDR->e_entry & 0xFFFFFF))();
bad:
outw(0x8A00, 0x8A00);
outw(0x8A00, 0x8E00);
/* do nothing */
while (1);
}
/* *
* 调用读取单扇区函数，实现读取段数据函数
* readseg - read @count bytes at @offset from kernel into virtual address @va,
* might copy more than asked.
* */
static void
readseg(uintptr_t va, uint32_t count, uint32_t offset) {
uintptr_t end_va = va + count;
// round down to sector boundary
va -= offset % SECTSIZE;
// translate from bytes to sectors; kernel starts at sector 1
uint32_t secno = (offset / SECTSIZE) + 1;
// If this is too slow, we could read lots of sectors at a time.
// We'd write more to memory than asked, but it doesn't matter --
// we load in increasing order.
for (; va < end_va; va += SECTSIZE, secno ++) {
readsect((void *)va, secno);
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
# 4.5 练习五
实现函数调用堆栈跟踪函数 （需要编程）
我们需要在 lab1 中完成 kdebug.c 中函数 print_stackframe 的实现，可以通过函数 print_stackframe 来跟踪函数调用堆栈中记录的返回地址。在如果能够正确实现此函数，可在 lab1 中执行 “make qemu” 后，在 qemu 模拟器中得到类似如下的输出：
……
ebp:0x00007b28 eip:0x00100992 args:0x00010094 0x00010094 0x00007b58 0x00100096
kern/debug/kdebug.c:305: print_stackframe+22
ebp:0x00007b38 eip:0x00100c79 args:0x00000000 0x00000000 0x00000000 0x00007ba8
kern/debug/kmonitor.c:125: mon_backtrace+10
ebp:0x00007b58 eip:0x00100096 args:0x00000000 0x00007b80 0xffff0000 0x00007b84
kern/init/init.c:48: grade_backtrace2+33
ebp:0x00007b78 eip:0x001000bf args:0x00000000 0xffff0000 0x00007ba4 0x00000029
kern/init/init.c:53: grade_backtrace1+38
ebp:0x00007b98 eip:0x001000dd args:0x00000000 0x00100000 0xffff0000 0x0000001d
kern/init/init.c:58: grade_backtrace0+23
ebp:0x00007bb8 eip:0x00100102 args:0x0010353c 0x00103520 0x00001308 0x00000000
kern/init/init.c:63: grade_backtrace+34
ebp:0x00007be8 eip:0x00100059 args:0x00000000 0x00000000 0x00000000 0x00007c53
kern/init/init.c:28: kern_init+88
ebp:0x00007bf8 eip:0x00007d73 args:0xc031fcfa 0xc08ed88e 0x64e4d08e 0xfa7502a8
<unknow>: -- 0x00007d72 –
……
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
请完成实验，看看输出是否与上述显示大致一致，并解释最后一行各个数值的含义。
修改 kdebug.c 中的 print_stackframe 函数代码如下：
void
print_stackframe(void) {
/* LAB1 YOUR CODE : STEP 1 */
/* (1) call read_ebp() to get the value of ebp. the type is (uint32_t);
* (2) call read_eip() to get the value of eip. the type is (uint32_t);
* (3) from 0 .. STACKFRAME_DEPTH
* (3.1) printf value of ebp, eip
* (3.2) (uint32_t)calling arguments [0..4] = the contents in address (unit32_t)ebp +2 [0..4]
* (3.3) cprintf("\n");
* (3.4) call print_debuginfo(eip-1) to print the C calling function name and line number, etc.
* (3.5) popup a calling stackframe
* NOTICE: the calling funciton's return addr eip = ss:[ebp+4]
* the calling funciton's ebp = ss:[ebp]
*/
// 首先定义两个局部变量，存放 ebp 和 eip 寄存器的值
uint32_t ebp = read_ebp();
uint32_t eip = read_eip();
int i, j;
// 回溯调用栈，同时不超过最大栈深度
for(i = 0; i < STACKFRAME_DEPTH && ebp != 0; i++) {
// 打印 ebp 和 eip 的值
cprintf("ebp:0x%08x eip:0x%08x", ebp, eip);
// 打印从 ebp+2[0..4]
uint32_t *arg = (uint32_t *)ebp + 2;
cprintf(" arg:");
for(j = 0; j < 4; j++) {
cprintf("0x%08x ", arg[j]);
}
cprintf("\n");
// 由于变量 eip 存放的是下一条指令的地址，因此将变量 eip 的值减去 1，
// 得到的指令地址就属于当前指令的范围了.
// 由于只要输入的地址属于当前指令的起始和结束位置之间，
// print_debuginfo 都能搜索到当前指令，因此这里减去 1 即可。
print_debuginfo(eip - 1);
// 以后变量 eip 的值就不能再调用 read_eip 来获取了（每次调用获取的值都是相同的）
// 而应该从 ebp 寄存器指向栈中的位置再往上一个单位中获取。
eip = ((uint32_t *)ebp)[1];
ebp = ((uint32_t *)ebp)[0];
}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
执行 make qemu 命令后对应输出如下：
ebp:0x00007b28 eip:0x001009b6 args:0x00010094 0x00010094 0x00007b58 0x00100097
kern/debug/kdebug.c:305: print_stackframe+21
ebp:0x00007b38 eip:0x00100ca5 args:0x00000000 0x00000000 0x00000000 0x00007ba8
kern/debug/kmonitor.c:125: mon_backtrace+10
ebp:0x00007b58 eip:0x00100097 args:0x00000000 0x00007b80 0xffff0000 0x00007b84
kern/init/init.c:48: grade_backtrace2+33
ebp:0x00007b78 eip:0x001000c0 args:0x00000000 0xffff0000 0x00007ba4 0x00000029
kern/init/init.c:53: grade_backtrace1+38
ebp:0x00007b98 eip:0x001000de args:0x00000000 0x00100000 0xffff0000 0x0000001d
kern/init/init.c:58: grade_backtrace0+23
ebp:0x00007bb8 eip:0x00100103 args:0x0010359c 0x00103580 0x0000136a 0x00000000
kern/init/init.c:63: grade_backtrace+34
ebp:0x00007be8 eip:0x00100055 args:0x00000000 0x00000000 0x00000000 0x00007c4f
kern/init/init.c:28: kern_init+84
ebp:0x00007bf8 eip:0x00007d64 args:0xc031fcfa 0xc08ed88e 0x64e4d08e 0xfa7502a8
<unknow>: -- 0x00007d63 --
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
与实验要求基本一致，其中最后一行为：
ebp:0x00007bf8 eip:0x00007d64 args:0xc031fcfa 0xc08ed88e 0x64e4d08e 0xfa7502a8
1
共有 ebp、eip 和 args 三类参数，下面分别给出解释：
ebp:0x00007bf8：此时 ebp 的值是 kern_init 函数的栈顶地址，从 obj/bootblock.asm 文件中知道整个栈的栈顶地址为 0x00007c00，ebp 指向的栈位置存放调用者的 ebp 寄存器的值，ebp + 4 指向的栈位置存放返回地址的值，这意味着 kern_init 函数的调用者（也就是 bootmain 函数）没有传递任何输入参数给它！因为单是存放旧的 ebp、返回地址已经占用 8 字节了。eip:0x00007d64：eip 的值是 kern_init 函数的返回地址，也就是 bootmain 函数调用 kern_init 对应的指令的下一条指令的地址。这与 obj/bootblock.asm 是相符合的。args:0xc031fcfa 0xc08ed88e 0x64e4d08e 0xfa7502a8：一般来说，args 存放的 4 个 dword 是对应 4 个输入参数的值。但这里比较特殊，由于 bootmain 函数调用 kern_init 并没传递任何输入参数，并且栈顶的位置恰好在 Bootloader 第一条指令存放的地址的上面，而 args 恰好是 kern_int 的 ebp 寄存器指向的栈顶往上第 2~5 个单元，因此 args 存放的就是 Bootloader 指令的前 16 个字节！可以对比 obj/bootblock.asm 文件来验证（验证时要注意系统是小端字节序）。
# 4.6 练习六
完善中断初始化和处理（需要编程）
1. 中断描述符表（也可简称为保护模式下的中断向量表）中一个表项占多少字节？其中哪几位代表中断处理代码的入口？
中断描述符表一个表项占 8 个字节，如下图（注意是两行），分别对应 IDT 表中的中断门和陷阱门描述符。
其中第 16~31 位是段选择子，用于索引全局描述符表 GDT 来获取中断处理代码对应的段地址，再加上第 0~15、48~63 位构成的偏移地址，即可得到中断处理代码的入口。
2. 请编程完善 kern/trap/trap.c 中对中断向量表进行初始化的函数 idt_init。在 idt_init 函数中，依次对所有中断入口进行初始化。使用 mmu.h 中的 SETGATE 宏，填充 idt 数组内容。每个中断的入口由 tools/vectors.c 生成，使用 trap.c 中声明的 vectors 数组即可。
/* idt_init - initialize IDT to each of the entry points in kern/trap/vectors.S */
void
idt_init(void) {
/* LAB1 YOUR CODE : STEP 2 */
/* (1) Where are the entry addrs of each Interrupt Service Routine (ISR)?
* All ISR's entry addrs are stored in __vectors. where is uintptr_t __vectors[] ?
* __vectors[] is in kern/trap/vector.S which is produced by tools/vector.c
* (try "make" command in lab1, then you will find vector.S in kern/trap DIR)
* You can use "extern uintptr_t __vectors[];" to define this extern variable which will be used later.
* (2) Now you should setup the entries of ISR in Interrupt Description Table (IDT).
* Can you see idt[256] in this file? Yes, it's IDT! you can use SETGATE macro to setup each item of IDT
* (3) After setup the contents of IDT, you will let CPU know where is the IDT by using 'lidt' instruction.
* You don't know the meaning of this instruction? just google it! and check the libs/x86.h to know more.
* Notice: the argument of lidt is idt_pd. try to find it!
*/
// 取得 vecotrs 数组
extern uintptr_t __vectors[];
int i;
// 设置 IDT 表
for (i = 0; i < sizeof(idt) / sizeof(struct gatedesc); i ++) {
// 中断描述符，设置为 interrupt gate，段选择子，偏移量，内核态
SETGATE(idt[i], 0, GD_KTEXT, __vectors[i], DPL_KERNEL);
}
// 系统调用：设置为 trap gate，用户态
// set for switch from user to kernel
SETGATE(idt[T_SWITCH_TOK], 1, GD_KTEXT, __vectors[T_SWITCH_TOK], DPL_USER);
// 使用 lidt 命令将 IDT 表的起始地址加载到 IDTR 寄存器中
// load the IDT
lidt(&idt_pd);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
3. 请编程完善 trap.c 中的中断处理函数 trap，在对时钟中断进行处理的部分填写 trap 函数中处理时钟中断的部分，使操作系统每遇到 100 次时钟中断后，调用 print_ticks 子程序，向屏幕上打印一行文字 “100 ticks”。
按照题目要求完成即可，当遇到中断号为 IRQ_OFFSET + IRQ_TIMER 时自增 tricks，同时每 100 次调用一下 print_ticks 方法。
/* trap_dispatch - dispatch based on what type of trap occurred */
static void
trap_dispatch(struct trapframe *tf) {
char c;
switch (tf->tf_trapno) {
case IRQ_OFFSET + IRQ_TIMER:
/* LAB1 YOUR CODE : STEP 3 */
/* handle the timer interrupt */
/* (1) After a timer interrupt, you should record this event using a global variable (increase it), such as ticks in kern/driver/clock.c
* (2) Every TICK_NUM cycle, you can print some info using a funciton, such as print_ticks().
* (3) Too Simple? Yes, I think so!
*/
ticks++;
if (ticks % TICK_NUM == 0) {
print_ticks();
}
break;
case IRQ_OFFSET + IRQ_COM1:
c = cons_getc();
cprintf("serial [%03d] %c\n", c, c);
break;
case IRQ_OFFSET + IRQ_KBD:
c = cons_getc();
cprintf("kbd [%03d] %c\n", c, c);
break;
//LAB1 CHALLENGE 1 : YOUR CODE you should modify below codes.
case T_SWITCH_TOU:
if (tf->tf_cs != USER_CS) {
switchk2u = *tf;
switchk2u.tf_cs = USER_CS;
switchk2u.tf_ds = switchk2u.tf_es = switchk2u.tf_ss = USER_DS;
switchk2u.tf_esp = (uint32_t)tf + sizeof(struct trapframe) - 8;
// set eflags, make sure ucore can use io under user mode.
// if CPL > IOPL, then cpu will generate a general protection.
switchk2u.tf_eflags |= FL_IOPL_MASK;
// set temporary stack
// then iret will jump to the right stack
*((uint32_t *)tf - 1) = (uint32_t)&switchk2u;
}
break;
case T_SWITCH_TOK:
if (tf->tf_cs != KERNEL_CS) {
tf->tf_cs = KERNEL_CS;
tf->tf_ds = tf->tf_es = KERNEL_DS;
tf->tf_eflags &= ~FL_IOPL_MASK;
switchu2k = (struct trapframe *)(tf->tf_esp - (sizeof(struct trapframe) - 8));
memmove(switchu2k, tf, sizeof(struct trapframe) - 8);
*((uint32_t *)tf - 1) = (uint32_t)switchu2k;
}
break;
case IRQ_OFFSET + IRQ_IDE1:
case IRQ_OFFSET + IRQ_IDE2:
/* do nothing */
break;
default:
// in kernel, it must be a mistake
if ((tf->tf_cs & 3) == 0) {
print_trapframe(tf);
panic("unexpected trap in kernel.\n");
}
}
}
/* *
* trap - handles or dispatches an exception/interrupt. if and when trap() returns,
* the code in kern/trap/trapentry.S restores the old CPU state saved in the
* trapframe and then uses the iret instruction to return from the exception.
* */
void
trap(struct trapframe *tf) {
// dispatch based on what type of trap occurred
trap_dispatch(tf);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
# 五、参考资料
- 操作系统(RISC-V) - 清华大学 (opens new window)
- uCore OS 实验指导书 (opens new window)
- IA-32 Intel® Architecture Software Developer’s Manual (opens new window)
- 《ucore lab1 exercise1》实验报告 (opens new window)
- 《ucore lab1 exercise3》实验报告 (opens new window)
- 《ucore lab1 exercise4》实验报告 (opens new window)
- 《ucore lab1 exercise5》实验报告 (opens new window)
- 《ucore lab1 exercise6》实验报告 (opens new window)
- lab1 练习6 中断向量表的初始化 (opens new window)
- 《“操作系统实验：基于 uCore OS”实验报告（lab1）》yaocanweiyao (opens new window)
- 《“操作系统实验：基于 uCore OS”实验报告（lab1）》lanqiao7713340614 (opens new window)
- 函数堆栈 (opens new window)
